引 言

随着电子及信息产业的迅猛发展，对溅射靶材的需求不断增加，同时对其技术指标及靶材性能的要求也在不断提高。 难熔金属钼具有高熔点(2620±20℃)、高弹性模量(280~390 GPa)、低线性热膨胀系数(5.8 ×10^-6 ~ 6.2 ×10^-6 / K)、高耐磨性、良好的导电/ 导热性能和热稳定性[1 - 3]。 因此，钼靶材经磁控溅射制成的钼合金薄膜是平面显示用液晶显示器面板的电极或配线的关键材料。

在电子行业中，为了提高溅射效率和确保溅射薄膜的质量，要求溅射靶材具有高纯度、高致密度、晶粒细小且尺寸分布均匀、结晶取向一致等特性。

纯钼靶材溅射出的薄膜在耐腐蚀性(变色) 和密着性(膜的剥离)等方面仍有待改善。 已有研究表明:在钼中加入适量合金元素(V、Nb、W、Ta)可使其比阻抗、应力、耐腐蚀性等各种性能达到均衡。 因此，目前钼合金靶材已经取代纯钼靶材成为研究的热点。 添加 W 可以有效提高钼的高温强度和再结晶温度，抑制钼靶材中的晶粒长大，但是钨的比重大且室温脆性大，钨添加量较大时会导致钼合金靶材较重，且塑性降低，容易萌生裂纹[4]。 Jorg 等[5]的研究表明，在钼中添加 20% (原子数分数)Al 和 10% (原子数分数)Ti 可以改善钼的抗氧化性能，并同时保持其低电阻率。 由于钼与铌均具有体心立方的晶体结构， 两 者 之 间 的 晶 格 错 配 度 低， 在 钼 中 添 加5% ~ 10% (质量分数) Nb 可以显著提高溅射薄膜的比电阻、耐腐蚀性能和黏结力[6 - 7]。 由于钽会优先被氧化形成钝化层，所以添加Ta元素可以降低薄膜的腐蚀率，但会造成钼合金薄膜电阻率升高[8]。

与钼铌合金薄膜相比，钼钽合金薄膜晶粒细化效果更加显著，薄膜沉积速率更大，薄膜表面粗糙度更小，但薄膜的电阻率更大[9]。Mo 靶材组织对溅射薄膜形貌与性能的影响研究结果表明:靶材组织、择优取向对薄膜形貌与取向影响不大，但靶材晶粒尺寸及均匀性会影响薄膜沉积速率、薄膜厚度及薄膜的方阻[10]。 马杰等[11] 研究了钼靶材变形量及热处理对薄膜组织与性能的影响，结果显示:相较于变形量小的钼靶材，80% 变形量的钼靶材溅射所得薄膜晶化程度更高;钼靶材经1 050 ℃退火后溅射制得薄膜粗糙度最小。

磁控溅射是钼合金薄膜的主要制备技术。 靶材作为磁控溅射过程中的关键材料，不仅使用量大，而且靶材质量的好坏对钼合金薄膜的性能起着决定作用。 本文从粉体优化、混粉工艺、成型和烧结技术等方面对钼及钼合金溅射靶材相关专利进行了统计与分析，旨在为开发高品质钼合金多元靶材提供借鉴。

1 、专利统计与分析

1.1 粉体优化

专利(CN 103990802 B) [12] 通过优化 Mo 粉末的性状，开发出了一种高密度、高纯度 Mo 合金溅射靶材的制备方法，所制备 Mo 合金溅射靶材能够稳定、廉价地制造出低电阻、高耐湿/高耐热性、与基体密合性优异的高品质薄膜。

专利(CN 103173728 B) [13] 发明了一种廉价且可稳定制备 Mo 合金溅射靶材的方法，即将 Mo 粉与1 种或 2 种以上的 Ni 合金粉末混合(Ni6Nb7、Ni3Nb)，在 800 ~ 1 500 ℃ 下加压烧结(10 ~ 200 MPa)。 Mo合金中 Ni 与 Nb 含量低于 50% (原子数分数)，其中Nb 含量低于 20% (原子数分数)。 该专利避免了使用 Mo、Ni、Nb 粉末作为原料，解决了合金化不充分造成的 Ni 铁磁相的残留，稳定了溅射速度，提高了靶材寿命。

专利(CN 102127741 A) [14] 提出了一种薄膜太阳能电池用高纯钼靶的制备方法。 该方法首先采用钼酸铵为原料，经焙烧获得三氧化钼，随后在 450 ~600 ℃高纯氢气气氛下进行一次还原得到二氧化钼，再在 950 ~ 1050 ℃进行二次还原得到 Mo 粉，然后经过混料、筛分、等静压成型后，在中频感应炉中于 1 950 ~ 2 000 ℃烧结，通过大功率电子束熔炼提纯，最后经锻造、热轧、热处理退火、机械加工、超声波清洗、钎焊等工序制得高纯度、高密度和均匀性良好的钼靶。 该专利的创新之处在于:(1) 通过高纯氢气多次还原氧化钼提高钼粉纯度;(2) 采用大功率电子束熔炼提纯有利于碳氧充分反应，提高脱氧效果;(3)大变形量热轧可确保钼靶材晶粒平均尺寸小于 50 μm。

专利(CN 103160791 B) [15]采用三氧化钼、氢氧化钠和钼金属为原料，经过反应、球磨、过筛和热压工序制成钠掺杂钼平面溅射靶材，其中钠的原子数分数为 1% ~ 10% ，钠的掺杂能够大幅度提高铜铟镓硒薄膜电池的转换效率。

专利(CN 114411103 A) [16] 公开了一种大尺寸钼靶材的制备方法。 其方案具有以下优点:(1) 采用“氨溶 + 阳离子交换” 对原料粉末进行针对性提纯，可有效去除碱性金属(如 K、Na 等) 和过渡族金属杂质(如 Fe、Ni 等);(2)通过“预锻 + 交叉轧制 +高温退火” 的工艺设计，有利于获得微观组织均匀可控、晶粒细小、晶粒取向分布均匀的靶材;(3) 通 过表面化学腐蚀解决了传统轧制存在的变形不均匀问题。

专利(CN 114318256 A) [17] 公开了大尺寸钼溅射靶材及采用化学气相沉积法的制备工艺。 具体为:通过钼与三氟化氮反应制备出粗品六氟化钼，随后经真空蒸馏法和吸附法提纯得到高纯度六氟化钼，再在还原气氛下，经过化学气相沉积在基体材料上沉 积 金 属 钼。 该 方 法 所 制 备 靶 材 纯 度 高(99.999 9% 以上)，致密度高(不低于 99.5% );此外，该方法在化学气相沉积设备中一步完成，产品一致性优于传统钼靶材，且可用于生产直径 500 mm以上的大尺寸钼靶材。

专利(CN 105648407 B) [18] 公开了一种高致密度钼铌合金靶材的制备工艺。 以钼粉为原料，添加5% ~ 15% (质量分数)铌粉、0.1% ~ 0.8% (质量分数)氢化锆进行混合，经过冷等静压成型，再进行真空烧结。 该发明的特点在于利用氢化锆的活化作用，通过粉末冶金直接制备高致密钼铌合金靶材。

专利(CN 10943990 A) [19] 利用氢化铌的活化作用，采用粉末冶金工艺制备高致密度、高含量钼铌合金溅射靶材。 专利(CN 110257784 A) [20] 同样采用粒度更小、表面积更大的氢化铌替代铌粉，提高扩散速率及烧结致密度，同时氢化铌分解释放的氢气具有还原作用，可降低钼铌合金中的氧含量，提高靶材纯度。

专利(CN 105568236 B) [21]发明了一种高纯、高致密、大尺寸 MoTi 合金溅射靶材的制备方法。 将钼和氢化钛原料在氩气气氛下进行混合并采用冷等静压压制成型，随后在真空烧结炉中进行两段烧结，最后轧制、退火、机械加工获得成分均匀、无偏析且晶粒尺寸小的靶材。

专利(CN 106513664 B) [22] 采用钼酸钾为原料制备钼钾合金靶材，避免了杂质的引入，所制备靶材密度高、成分均匀，镀膜效果好。高世代钼靶材对靶材纯度、晶粒尺寸、致密度提 出更高的要求，常规方法生产成本高、成品率低。 基于此，专利(CN 108642457 B) [23]公开了一种方法简单、生产成本低、成品率高、利于工业化生产的高世代钼靶材的制备方法。 具体为:将两种不同粒径的钼粉在真空下混合后过筛，进行等静压处理，再烧结、热轧、真空退火。 该方法制得靶材致密度超过99.5% ，靶材内部无气孔、裂纹、分层、夹杂等缺陷，靶材表面粗糙度小于 0.6 μm， 平均晶粒不 超 过80 μm。

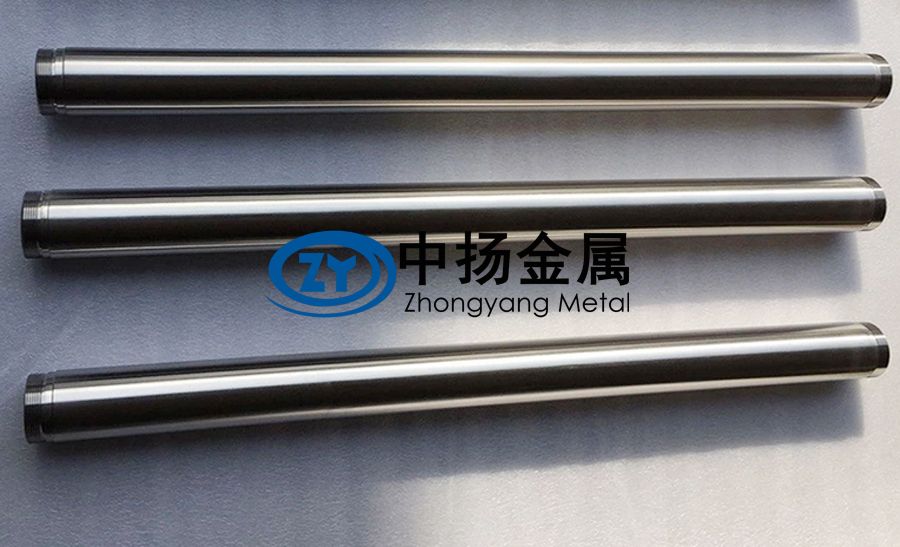

相比平面靶材，管状钼合金溅射靶材利用率更高(理论上可达 70% )，得到国内外的广泛研究和应用。 专利(CN 110158042 B) [24] 先通过制备大颗粒钼铌粉体，提高粉体成型时的流动性，同时采用粗细粉体级配的方式提高松装密度，从而制得成分均匀、无偏析、晶粒细小( 小于 50 μm) 的钼铌合金旋转靶材。

专利(CN 114231940 A) [25] 将六羰基钼颗粒在高纯氢气和氩气气氛中加热到 40 ~ 60 ℃使其气化，再利用化学气相沉积法在预热基体材料上进行沉积，从而制得钼溅射靶材。 其优势在于成膜速度和成膜质量可以通过控制气体流速、流向进行调控，同时调整沉积时间、沉积基板材质、形状和尺寸，可以沉积不同厚度、不同尺寸、不同形状的钼靶材或钼靶材坯料，且由于沉积温度低，不会产生污染废气。

专利(CN 111254396 A) [26] 公开了一种钼钨合金靶材的制备方法。 其特点在于以钼粉、钨粉、三氧化钨粉体作为原料，利用三氧化钨与氢气反应得到烧结活性更高的新鲜钨粉，提高烧结致密化，减少缺陷，提升靶材品质。

钨钼因密度差异大易造成组织出现偏析，影响靶材组织均匀性，且热轧法制得靶材通常具有取向性，热等静压技术成本较高并增加了工艺复杂性。

专利(CN 111893442 B) [27]针对以上问题，提出了一种钨钼溅射靶材制备方法。 其特点在于:(1) 使用密度与 Mo 更接近的三氧化钨替代钨，在氢气气氛下两次高温处理原位还原得到均匀混合的钼钨混合粉体，提高靶材烧结均匀性;(2)通过高能球磨细化粉体，提高粉体烧结活性，获得高致密性的坯体;(3)采用冷等静压成型并进行预烧，促进易挥发非金属元素(如氧)的脱除。

专利(CN 111534800 B) [28] 将高纯的钼粉和铌粉进行压制，并在氢气下预烧，降低钼铌中的氧含量和杂质，基于所制备的高纯度、低含氧量、高振实密度钼铌合金粉末，提出了一种热等静压制备大尺寸钼铌平面靶材的方法。

专利(CN 106567047 A) [29] 采用氮化硼和石墨的组合模具热压制备钼铌合金，有效阻止了渗碳现象，获得了高致密度、高纯、微观组织可控的钼铌合金靶材。

1.2 混粉工艺优化

专利(CN 102337418 B) [30] 针对传统等静压结合烧结工艺制备钼铌合金烧结致密度不足、难以满足溅射靶材要求问题，提供了一种工艺简单、易实现工业化生产的钼铌合金板的制备方法，所制备靶材密度不低于 9.85 g / cm3。 该发明的特点在于采用振动压制方式对混合得到的钼铌合金粉体进行压坯，振动频率为 2 000 ~6 000 Hz，压制力为 10 ~30 MPa， 保压时间为 30 ~ 60 s;随后在 1 900 ~ 2 100 ℃ 真空烧结 6 ~ 10 h。

专利(CN 105887027 B) [31]在混合钼、铌粉体时加入过程控制剂(硬脂酸锌、棕榈酸、硬脂酸乙酯、聚乙烯醇和硬脂酸中的一种或几种)，在球磨过程中过程控制剂能够包覆在金属粉末表面，形成一层润滑薄膜，降低粉末表面能，减少了粉末间的冷焊，从而解决了粉末粘球和粘罐问题，同时缩短了球磨时间。

溅射靶材的晶粒均匀性在很大程度上影响着薄膜质量和电子元器件性能。 因为靶材不同区域晶粒尺寸的差异会引起溅射速度的差异，进而造成薄膜厚度不均匀。 因此，如何提高溅射靶材晶粒均匀性是平 面 显 示 领 域 面 临 的 关 键 难 题。 专 利 ( CN109355632 B) [32]提出了一种提高溅射镀膜用钼及钼合金溅射靶材晶粒均匀性的方法。 其特点在于:

采用球磨—分级联合处理减少钼粉还原过程中的硬团聚，从而保证坯体烧结的微观晶粒均匀性以及溅射镀膜微观和整体均匀性。

专利(CN 103255379 A) [4] 基于 MoW 合金导电性好、抗氧化且膜应力低等优点，提出了一种 MoW合金平面溅射靶材的制备方法，克服了现有方法难以制得成分均匀、无偏析、晶粒细小靶材的难点。 该发明的特点之一在于采用机械合金化技术实现钼和钨原子级别的混合，在固态下实现了合金化，显著提高了 MoW 的活性，降低了 MoW 的烧结温度，从而提高了合金致密度、降低了晶粒尺寸。 类似地，专利(CN 105154740 A) [33] 公开了一种机械合金化制备铌钼靶材的方法。

专利(CN 108374152 B) [34] 通过机械混合使钼粉均匀渗入海绵钛孔隙中以确保钼粉不发生泄漏，同时在真空自耗电弧熔炼炉中进行熔炼，促使合金铸锭成分均匀化，从而制备出 100% 致密的、成分均匀的 钼 钛 合 金 溅 射 靶 材。 类 似 地， 专 利 ( CN109811318 A) [35]以溅射法生产的 99.9% 纯度的钼合金为原料，采用电子束冷床熔炼工艺制备纯度大 于 99.98% 的钼溅射靶材。

专利(CN 102321871 B) [36] 发明了一种热等静压生产平板显示器用钼合金溅射靶材的方法。 将低氧含量的钼粉与添加的金属粉末(铌粉或钽粉) 在惰性气氛保护下进行混合造粒、过筛，液压成型制成靶坯，随后经冷等静压提高均一性，再热等静压烧结(压力 200 ~ 300 MPa，温度 1 200 ℃)。 该发明生产周期短、工序少、能耗低，所制备钼合金靶材致密度高、均匀性好、性能优异。

专利(CN 107916405 A) [37] 通过改进混粉工艺严格控制杂质的引入，提出了一种高密度、晶粒细且均匀的钼钽合金溅射靶材的制备方法。 该发明能够防止靶材吸氢脆化，提高靶材加工性能。 其特点在于:对钼粉和钽粉进行真空预烧处理，去除了粉体中的氢、氧及低熔点物质;在粉体混合时采用氩气保护减少杂质的混入;选择钼球替代钢球进行球磨，减少铁杂质的掺入。

1.3 轧制工艺和烧结方法

大尺寸钼板由于坯料重量及尺寸规格较大，制备中存在两个问题:一是难以在常规尺寸氢气炉中加热，二是直接加热轧制时钼坯降温严重，容易出现轧制开裂的现象。 专利(CN 102534519 B) [38] 针对上述问题提出了一种 LCD 平板显示器溅射靶材用大尺寸钼板的制备方法。 采用涂刷抗氧化涂层(玻璃粉、水玻璃、水按质量比 8 ~ 10∶ 1∶ 8 ~ 10 混合)和钢包套包覆的方式缓解加热和轧制时的氧化问题及坯料降温严重导致的开裂问题，并在第一次轧制后通过快速冷却抑制组织不均匀长大和再结晶，最终制备出尺寸均匀的等轴晶组织。

专利(CN 114411103 A) [39] 公开了一种大尺寸钼靶材及其制备方法，所述制作方法包括如下步骤:先进行粉体装模，随后进行冷等静压，再经过烧结，并采用一火二道次轧制法进行热轧处理，最后进行校平、热处理、机械加工和清洗，制得大尺寸钼靶材。

该方法采用一火二道次轧制法，有效防止了钼靶因持续高温造成的晶粒异常长大，制得的大尺寸钼靶材可以用于高世代线平板显示器。

专利(CN 112609162 A) [40] 公开了一种 LCD 钼靶材及其轧制方法。 采用三个火次进行轧制，避免了钼靶坯在轧制过程中发生板面绕曲及开裂现象，降低了操作难度，提高了成材率。 所制备靶材纯度达到 99.95% 以 上， 平 面 度 ≤1.3 mm， 致 密 度 超过 97% 。

纯 Mo 中引入置换固溶元素 Ti 形成 MoTi 固溶体，可改善钼的低温塑性并提高钼的再结晶温度。但 MoTi 合金多采用热等静压或热压烧结制备，对设备要求严格，限制了产品规格尺寸。 基于此，专利(CN 104532201 A) [41]提出了一种 MoTi 合金溅射靶材的制备方法。 将钼粉和钛粉在氩气中进行混料，随后冷等静压成靶坯，最后在氦气气氛下烧结。

G6 世代线以上的 TFT - LCD 产线主要使用长条型的钼靶。 通过多次轧制获得长条形钼靶材的生产效率不高，而热挤压方法制备的钼靶晶粒较大，致密度 难 以 满 足 使 用 要 求。 专 利 ( CN 111647860B) [42]将钼粉装入胶套进行冷等静压成型获得坯体，并在氢气氛围下烧结，再进行热挤压，最后退火、校平、机加工得到长条型钼靶。

专利(CN 111850495 B) [43] 采用阶段升温的烧结方式，通过控制升温速率，促使钼靶材致密化、均匀化。 该发明制备钼靶材晶粒尺寸小、纯度高( ≥99.97% )、致密度高(≥99.9% )。

专利(CN 110777343 A) [44] 在真空下采用微波烧结将钼生坯烧结成钼板坯，并通过电子束熔炼进行提纯，解决了传统方法烧结时间长、烧结温度高、晶粒粗大、杂质含量高、能耗高的问题。 所制备靶材晶粒细小均匀，具有一定的结晶取向，性能优良。

专利(CN 111230096 A) [45]将混粉工艺、脱气工艺和热等静压烧结工艺相互配合，致力于改善合金靶材的致密度。 该发明制得的铬钼靶材晶粒尺寸细小，致密度在 99% 以上，同时此工艺可有效保障产品不受外界氧化，确保产品纯度。

热等静压烧结制造的 Mo - Ni - Ti 合金靶材存在局部硬度不均匀的部位，其中局部硬度低的部位在机械加工时易变形，产生裂纹、缺损、脱落等问题;局部硬度高的部位将造成切削刀具磨损，引起靶材表面粗糙度变大，导致溅射时异常放电。 基于此，专利(CN 111719125 A) [46] 提出了一种 Mo 合金靶材的制备方法，通过对混合粉体(Mo、NiMo、Ti 粉末)常温加压成型再加压烧结，并调整 Mo 合金靶材中Ni 和 Ti 的添加量，实现对 Mo 合金靶材维氏硬度的调节(340 ~ 450 HV)，抑制机加时的靶材变形以及溅射时的异常放电。

专利(CN 104073771 A) [47] 将冷等静压制得的靶坯密封在真空石英管中进行烧结，采用多段升温，使 PVA 粘结剂充分挥发，制得钠掺杂钼合金靶材。

专利(CN 105714253 B) [48] 将钢膜和橡胶板结合进行冷等静压成型，解决了密封问题，克服了传统冷等静压压坯尺寸精度差的问题，并据此提出了一种大尺寸、细晶钼钽合金溅射靶材的制备方法。 该方法用于生产致密度大于 97% 的大尺寸靶材(长度2 m 左右，宽度 1.3 m 左右)。

1.4 其 他

专利(CN 105525260 A) [49] 公开了一种 Mo 靶坯和 Mo 靶材的制作方法，即对预压 Mo 粉进行脱气处理得到 Mo 靶坯，再进行热等静压获得 Mo 靶材(温度 1 300 ~ 1 400 ℃，压力大于 150 ~ 200 MPa，保压时间 3 ~ 6 h)，克服了热压烧结中 Mo 靶材尺寸对模具尺寸和强度的依赖及单轴加压造成的 Mo 靶材内部组织不均匀问题。

随着智能手机和平板终端向柔性化发展，具有轻量、耐冲击和不易破碎等性质的树脂膜已被用于制造柔性 FPD。 但相比玻璃基板，树脂基板具有透湿性(高温高湿环境会导致布线膜的电阻发生变化)，且通常在基板上形成层叠布线膜后，层叠布线膜不可避免地接触大气，这就要求层叠布线膜具有更高的耐湿性和耐氧化性。

专利(CN 102956158 A) [50]提出一种电子部件用层叠布线膜以及覆盖层形成用溅射靶材。 即在 Mo 中添加一定量的 Ni 和 Ti，制得Mo100 - x - yNixTiy(10≤x≤30，3≤y≤20)覆盖层，用于覆盖以 Al 为主要成分的主导电层。 Ni 的添加可提高覆盖层的耐氧化性，改善纯 Mo 在大气中加热后的氧化变色及电接触性恶化问题。 Ti 易与氧结合形成钝化膜，进一步提高其耐湿性，起到保护布线膜的作用。 同时该专利指出，通过控制 Ni 和 Ti 添加量，可确保加热工序中该覆盖层在与 Al 层叠时仍维持低电阻值。

专利(CN 114293160 A) [51] 以 Mo 为基体，提出了一种三元、四元钼合金靶材制备方法。 其中掺杂元素包含 0.5% ~ 40% (原子数分数) Ti 以及 0.5%~ 40% (原子数分数)的 Ga、Ni、Nd 中的至少一种元素。 所制得多元钼合金靶材相比二元合金 Mo 靶材，具有更好的耐氧化性、耐湿性、耐高温性能。 此外，低表面张力金属元素的掺杂改善了刻蚀性能。

专利( CN 109207941 A) [52] 提出了一种 MoNb合金靶材的制备方法(其中 Nb 的原子占比为 5% ~30% )，能够解决布线薄膜、电极薄膜的基底膜与覆盖膜上出现的高电阻问题以及高成膜速度时靶材表面粗糙度变大问题，从而改善 TFT 性能稳定性。 其制备过程为:将 Mo 粉(平均粒径 4 μm)和 Nb 粉(平均粒径 35 ~ 115 μm)通过交叉旋转混合机进行混合

得到 10% Nb(原子数分数) 的混合粉体，随后填充至软钢制的加压容器中，并在 450 ℃下真空脱气、密封，然后在1250 ℃、145 MPa 热等静压处理 10 h 得到烧结体， 经机械加工和研磨后制作成直径180mm、厚度5mm的靶材。

钼镍铜多元合金薄膜不仅具有良好的热电和机械性能，而且气密性好、 不易潮解。 专利 ( CN110670032 B) [53]公开了一种钼镍铜多元合金靶材的制备方法。 该方法通过添加镍和铜降低钼合金熔点，借助烧结工艺参数调控解决了 3 种金属粉末熔点相差大导致的难烧结问题。 所制备钼镍铜合金靶材气密性好、耐湿耐潮、密度高、纯度高。

专利(CN 113319539 B) [54] 提供了一种大尺寸面板钼靶的制备方法。 具体步骤为:将靶材及背板进行粗铣和精铣，然后将靶材与背板进行钎焊，然后进行校正、烘干、抛光以及喷砂处理。 该方法提高了钼靶与背板的结合率，提高了产品的合格率，减少了资源浪费。

专利(CN 103154306 A) [55] 涉及一种含钼靶材制备方法，包含二元合金( MoTi)、三元合金( MoTi中加入 Ta 或 Cr 作为第三主金属元素)。 其具体步骤为:将钼粉、钛粉和钽粉(或铬粉) 按一定比例在V 型混料机中混合约 20 min，在 23 ℃ 条件下，通过单向压制法( 压力约 470 MPa) 压实得到直径约95 mm 的颗粒，将压制颗粒封装在低碳钢罐内进行热等静压处理(120 MPa，1 325 ℃，4 h)，最后将热等静压后的材料加工成直径约 58.4 mm、厚度约 6.4 mm的靶材。 该发明制得的靶材在较低刻蚀速率下具有一定的优势，且溅射得到的薄膜对基材有较强的粘附性及低的电阻率。

2、 结 论

基于对上述专利的分析可以看出，钼及钼合金溅射靶材的制备主要采用粉末冶金技术，需要经过粉末混合、压制成型、烧结、压力加工和机加工等多道工序。 制备高质量的钼合金溅射靶材往往需要进行压制和烧结、多道次的轧制与反复的热处理。 由于热等静压或热压烧结设备规格有限，限制了最终产品的尺寸规格。 因此，开发一种方法简单、成本低、成品率高且利于工业化生产的高品质大尺寸钼合金溅射靶材制备方法具有非常重要的意义。 此外，目前 Mo 合金靶材中主要添加元素有 Nb、Ti、Ta、W 等，鉴于每种掺杂元素的作用和性能各不相同，而三元及多元钼合金靶材的研究和应用还不够全面，因此针对不同应用领域对钼合金薄膜性能的不同需求，通过成分设计与微观组织调控开发出新型组分钼合金靶材将是一个重要的发展方向。

参考文献

[1] SILVA E Z， KESTLER H， SANDIM H R Z. Particle -stimulated nucleation of recrystallization in the hot - de-formed molybdenum alloy MZ - 17 [ J]. International Journal of Refractory Metals & Hard Materials， 2018，73: 74 - 78.

[2] CHENG P M， ZHANG Z J， ZHANG G J， et al. Low cy-cle fatigue behaviors of pure Mo and Mo - La2 O3 alloys[J]. Materials Science and Engineering: A， 2017， 707:295 - 305.

[3] BROWNING P N， FIGNAR J， KULKARNI A， et al.Sintering behavior and mechanical properties of Mo -TZM alloyed with nanotitanium carbide[J]. International    Journal of Refractory Metals & Hard Materials， 2017，62: 78 - 84.

[4] 赵文普， 高建杰. 一种平面显示器用钼钨合金溅射靶材及 其 制 备 方 法: CN103255379A [ P]. 2013 - 08- 21.

[5] RAUSCH M， PAVLOVIC M， KREIML P， et al. Sputterdeposition of Mo - based multicomponent thin films fromrotatable targets: Experiment and simulation [ J]. Ap-plied Surface Science， 2018， 455: 1029 - 1036.

[6] LI H， LI Q， GUO M， et al. Changes in the oxygen con-tent， morphology， and microstructure of Mo - 10Nbcomposite powders during mechanical alloying[J]. Ad- vanced Powder Technology， 2020， 31: 1114 - 1124.

[7] ZHANG J， WU X， YANG K， et al. A novel surface de-sign for preparing a Mo - 10% Nb sputtering target withultra - low oxygen content: coating a NbC layer on Nbpowder particles via chemical vapour reaction under CH4atmosphere[ J]. Surface & Coating Technology， 2020，400: 126213.

[8] HOFER A M， MORI G， FIAN A， et al. Improvement ofoxidation and corrosion resistance of Mo thin films by al-loying with Ta[J]. Thin Solid Films， 2016， 599: 1 - 6.

[9] 付振华， 李继文， 魏世忠，等. 铌钽合金化对钼合金靶材组织与薄膜结构的影响 [ J]. 科技大学学报，2018， 39(3): 1 - 6.

[10] 刘仁智， 孙院军， 王快社， 等. Mo 靶材组织对溅射薄膜形貌及性能的影响[ J]. 稀有金属材料与工程，2012， 41(9):1559 - 1563.

[11] 马杰. 热处理工艺对钼靶材及其溅射薄膜微观组织和性能的影响[D]. 西安: 西安理工大学， 2015.

[12] 村田英夫， 上滩真史， 井上惠介. Mo 合金溅射靶材的制造方法以及 Mo 合金溅射靶材: CN103990802B[P]. 2016 - 02 - 17.

[13] 村田英夫， 上滩真史， 井上惠介. Mo 合金溅射靶材的制造方法以及 Mo 合金溅射靶材: CN103173728B[P]. 2015 - 11 - 04.

[14] 韩伟东， 王玉华， 孟勇， 等. 薄膜太阳能电池用高纯钼靶 的 制 备 方 法: CN102127741A [ P]. 2011 - 07- 20.

[15] 徐从康. 一种钠掺杂钼平面溅射靶材的制备方法:CN103160791B[P]. 2015 - 04 - 22.

[16] 姚力军， 潘杰， 郭红波， 等. 一种大尺寸钼靶材及其制备 方 法 与 应 用: CN114411103A [ P]. 2022 - 04- 29.

[17] 徐从康， 马赛， 贺涛， 等. 大尺寸钼溅射靶材及采用化学气相沉积法的制备工艺: CN114318256A[ P].2022 - 04 - 12.

[18] 吴小超， 李庆奎， 吴勇本， 等. 一种高致密度钼铌合金靶材及其制备工艺: CN105648407B[P]. 2018 - 07- 31.

[19] 周利红， 黄平建. 一种高致密度高含量钼铌合金靶材的制备工艺: CN109439990A[P]. 2019 - 03 - 08.

[20] 李帅方， 方宏， 孙虎民， 等. 一种高致密度钼铌合金溅射靶材的制备工艺: CN110257784A[P]. 2019 - 09- 20.

[21] 孙虎民， 赵文普， 陈亚光， 等. 一种高纯、高致密、大尺寸钼钛合金溅射靶材的制备方法: CN105568236B[P]. 2018 - 01 - 26.

[22] 张灵杰. 一种钼钾合金靶材的制备方法: CN106513664B[P].2019 -04 -05.

[23] 李鹏， 李家旺， 付立政. 一种高世代钼靶材的生产方法: CN108642457B[P]. 2020 - 07 - 28.

[24] 李培林， 文宏福. 一种钼铌合金旋转靶材及其制备方法: CN110158042B[P]. 2022 - 01 - 18.

[25] 张明倩， 于金凤. 以羰基钼为前驱体制备钼溅射靶材的方法: CN114231940A[P]. 2022 - 03 - 25.

[26] 方宏， 孙虎民， 张雪凤. 一种钼钨合金溅射靶材的制备方法: CN111254396A[P]. 2020 - 06 - 09.

[27] 陈金， 李保强， 刘文迪， 等. 一种钼钨溅射靶材及其制备方法: CN111893442B[P]. 2022 - 04 - 19.

[28] 文宏福， 李培林. 一种大尺寸钼铌平面靶材的制备方法: CN111534800B[P]. 2021 - 02 - 26.

[29] 陆有军， 高杰， 侯俊峰. 一种热压法制备高纯微观组织可控的钼铌合金靶材方法: CN106567047A[ P].2017 - 04 - 19.

[30] 淡新国， 侯军涛， 李明强， 等. 一种溅射靶材用钼铌合金板的制备方法: CN102337418B[ P]. 2013 - 05- 22.

[31] 孙虎民， 赵文普， 陈亚光， 等. 一种钼铌合金溅射靶材的制备工艺: CN105887027B[P]. 2018 - 06 - 29.

[32] 李庆奎， 杨凯军， 吴小超， 等. 一种提高钼及其合金溅射靶材晶粒均匀性的方法: CN109355632B[ P].2020 - 10 - 20.

[33] 豆帆， 许思超， 李广海， 等. 机械合金化铌钼靶材的制备方法: CN105154740A[P]. 2015 - 12 - 16.

[34] 周伟， 李倩， 辛社伟， 等. 一种制备钼钛合金溅射靶材的方法: CN108374152B[P]. 2020 - 06 - 05.

[35] 田 长 对 . 一 种 高 纯 钼 溅 射 靶 材 的 制 备 方 法 :CN109811318A[P]. 2019 - 05 - 28.

[36] 庄志杰. 热等静压生产平板显示器用钼合金溅射靶材的方法: CN102321871B[P]. 2013 - 03 - 20.

[37] 孙虎民， 张雪凤， 高建杰， 等. 一种平面显示器用钼钽合金溅射靶材的制备方法: CN107916405A[ P].2018 - 04 - 17.

[38] 邓自南， 淡新国， 郭让民， 等. 一种 LCD 平板显示器溅射靶材用大尺寸钼板的制备方法: CN102534519B[P]. 2013 - 06 - 12.

[39] 姚力军， 潘杰， 郭红波， 等. 一种大尺寸钼靶材及其制备 方 法 与 应 用: CN114411103A [ P]. 2022 - 04- 29.

[40] 姚力军， 郭红波， 潘杰， 等. 一种 LCD 钼靶材及其轧制方法与应用: CN112609162B[P]. 2023 - 04 - 04.

[41] 席莎， 安耿， 李晶， 等. 一种钼钛合金溅射靶材板的制备方法: CN104532201B[P]. 2017 - 03 - 15.

[42] 方宏， 孙虎民， 岳灿甫. 一种长条型钼靶的制备方法: CN111647860B[P]. 2022 - 06 - 03.

[43] 姚力军， 郭红波， 潘杰， 等. 一种半导体钼靶材及其制备 方 法 和 用 途: CN111850495B [ P]. 2022 - 08- 16.

[44] 陈艳芳， 谢敬佩， 苌清华， 等. 一种钼平面溅射靶材的制备方法: CN110777343A[P]. 2020 - 02 - 11.

[45] 姚力军， 潘杰， 边逸军， 等. 一种合金溅射靶材及其制备 方 法 和 用 途: CN111230096A [ P]. 2020 - 06- 05.

[46] 青木大辅， 福冈淳， 熊谷卓哉. Mo 合金靶材及其制造方法: CN111719125A[P]. 2020 - 09 - 29.

[47] 陈贵锋， 张辉， 曹哲， 等. 一种钼掺钠溅射靶材的制备方法: CN104073771B[P]. 2016 - 04 - 13.

[48] 耿宏安. 大尺寸、细晶钼钽合金溅射靶材的制备方法: CN105714253B[P]. 2017 - 11 - 24.

[49] 姚力军， 相原俊夫， 大岩一彦， 等. Mo 靶坯及 Mo 靶材的制作方法: CN105525260A[P]. 2016 - 04 - 27.

[50] 村田英夫. 电子部件用层叠布线膜以及覆盖层形成用溅射靶材: CN102956158A[P]. 2013 - 03 - 06.

[51] 张雪凤， 李帅方， 方宏， 等. 一种钼合金溅射靶材的制备工艺: CN114293160A[P]. 2022 - 04 - 08.

[52] 福冈淳， 青木大辅， 齐藤和也， 等. MoNb 靶材: CN109207941B[P]. 2020 - 09 - 29.

[53] 吴吉娜， 武洲， 王娜， 等. 一种钼镍铜多元合金溅射靶材及其制备方法: CN110670032B[ P]. 2021 - 10- 01.

[54] 姚力军， 边逸军， 潘杰， 等. 一种大尺寸面板铝靶的制备方法: CN113649773B[P]. 2022 - 09 - 27.

[55] 罗扎克 G·A， 盖多斯 M·E， 霍根 P·A， 等. 含钼靶材: CN103154306A[P]. 2013 - 06 - 12.
