引 言

钛合金密度较低、比强度高、耐蚀性较好，是航空、海洋及石油化工等领域的重要材料之一[1]。其主要应用场合有航空领域的飞机起落架部件、发动机结构件；航海领域的潜艇耐压壳体、船舶泵体以及石油化工领域的热交换器、蒸馏器等。一方面，钛合金在各应用领域需求量较大，具有“量大面宽”的显著特点。例如，我国歼31军用飞机用钛量高达25%，C919民用飞机用钛量也高达9.3%[2]。另一方面，该类部件表面耐磨性相对较差，易出现不同成因下不同尺度的体积损伤，且材料自身价值、制造成本均较高，生产周期长，因而具有较高的再制造价值[3]。

激光再制造以其热输入小、覆层稀释率低、结合强度高以及成形形变小等优势，广泛应用于钛合金部件的表面缺陷修复[4]。钛合金部件（钛合金加工件）激光再制造过程中，材料种类的选择、激光工艺的优化、辅助及复合工艺的引入均会对该类合金部件激光再制造的组织和性能产生重要影响。本文中将从上述方面论述钛合金激光再制造的研究进展。

1、 激光再制造材料

1.1 种类与特点

钛合金部件激光再制造的常用合金粉末主要有金属基粉末、陶瓷材料和稀土及其氧化物粉末。其中金属基粉末包括自熔性合金粉末和钛基粉末，而陶瓷材料和稀土及其氧化物通常不作为单独的覆层材料，而是作为强化相添加进金属基粉末中。具体的粉末种类、特点与应用如表 1 所示。

1.2 自熔性合金粉末

自熔性合金粉末含硼、硅等元素，可在覆层表面生成含 B₂O₂、SiO₂ 的氧化膜，保护合金中的元素不被氧化，同时合金元素的氧化物会与硼和硅合成硼硅酸盐熔渣排出覆层。此外，硼和硅的存在使粉末的熔点较低，粉末的润湿性及流动性得以增强。以上特点使自熔性合金成为激光再制造中常用材料。按成分的不同，自熔性合金分为铁基、镍基、钴基自熔性合金 3 类。实际工艺过程中，为提升覆层硬度和耐磨性，可在合金粉末中加入 WC、TiC、TiB₂等增强相。

1.2.1 铁基自熔性合金

硬度高、耐磨性优异为铁基自熔性合金具备的特点，其一般用于低转速运动钛合金部件的表层裂纹修复 。 CHEN 等 人 [5] 在 纯 钛 表 面 熔 覆 了Fe62Ni3Cr4Mo2W3Si6B17C3 粉末，覆层中无裂纹，且覆层冶金性能良好、结合强度高；同时，覆层中有 Fe₂B、Fe₃Si、Ti₂Ni 等硬质相生成，显著的提升了覆层显微硬度及耐磨性。SHEN 等人[6]在 Ti-6Al-4V 合金表面熔覆了 FeCrNiB 合金粉末，以修复该合金叶片浅表层裂纹。研究发现覆层与基冶金结合性能良好，覆层中存在等轴晶、树枝晶和胞状晶结构，晶粒细小致密，分布 均匀。

1.2.2 镍基自熔性合金

优异的润湿性和耐磨耐蚀性，与钛合金较高的结合强度，使镍基自熔性合金在钛合金激光再制造中应用较多。JEYAPRAKASH 等人[7]在钛合金表面熔覆了NiCrMoNb和NiCrBSiC 粉末，通过优化激光工艺参数，覆层中无气孔裂纹等缺陷产生，覆层中 γ-Ni 固溶体、Cr、Mo、Si 等元素和硼化物混合形成的枝状共晶组织利于覆层耐磨性的提升。QIN等 人 [8] 在Ti-6Al-4V表 面 熔 覆 了NiCrCoAlY 与 Cr3C2 复合粉末，获得了均匀致密，结合强度高的覆层；进一步，覆层中的 TiC，Cr₇C₃ 等强化相提升了其抗氧化性，经高温氧化后，覆层增重仅为同条件下基体增重的24%。

1.2.3 钴基自熔性合金

优异的耐高温性和耐磨耐蚀性为钴基自熔性合金的优势，同时其热膨胀系数与钛合金接近，可有效防止因热胀冷缩而使覆层与基体之间出现开裂，具有优良的工艺性能，但其较高的价格一定程度上限制了其广泛应用。LIU等人[9]在钛合金表面制备 Ti 与 KF-Co50混合的复合涂层，结果表明，涂层结合性能良好，涂层中弥散分布的 TiB₂、Cr₅Si₃、WB 和 TiC 硬质相作为异质形核的核心，利于晶粒的细化和覆层硬度以及耐磨性的提升。WENG 等人[10]在 Ti-6Al-4V 基体上制备了 Co42、B₄C、SiC 和 Y₂O₃ 混合的钴基复合涂层。测试发现，涂层中含 TiC、Ti₅Si₃、TiB、TiB₂ 和 Cr₇C₃ 等强化相，覆层显微硬度提升至基体的 3～4 倍，耐磨性能也有显著提升。

1.3 钛基合金粉末

钛基合金粉末激光再制造覆层与基体结合强度高，且与钛合金部件基材的热物性相近，成形性优异。DIAO 等人[11]在Ti-4Al-1.5Mn 表面制备 Ti、TiC、TiB₂ 复合涂层，研究表明，界面区域的微观结构良好结合强度较高，由于晶粒细化和增强相 TiC 和 TiB₂的存在，覆层硬度显著提升，同时电化学腐蚀试验表明，激光熔覆试样的耐蚀性相较于基体明显提升。WANG 等人[12]在钛合金基体表面熔覆了钛合金和B4C 复合粉末，覆层无裂纹，硼化物增强相颗粒分布均匀，未出现聚集，覆层中原位合成了长细比较大的 TiB 晶须，有效的提升了覆层的性能，使覆层硬度比基体高出约 150HV。REN 等人[13]在 Ti-6Al-4V 合金表面熔覆了 Ti-6Al-4V 同质覆层，结果表明，覆层中各元素的含量与基体高度匹 配，覆层中生成了利于断裂韧性、塑性提升的网篮组织 ，覆层硬度为基体的93%~104%，匹配度较高。

1.4 金属陶瓷复合粉末

陶瓷是覆层材料中常用的强化相，具有高硬度、高耐磨、抗氧化和耐高温性优异的特点，常用的有 TiC、WC、TiB₂ 和Al₂O₃ 等材料。但其熔点高、脆性大，较少单独用作钛合金再制造材料，一般与金属材料混合使用，形成金属陶瓷复合粉末，可有效提高覆层韧性，降低覆层残余应力，抑制覆层开裂[14]。

SAMAR 等人[15]在 Ti-6Al-4V 表面制备了 60%WC+40%NiCrBSi 复合涂层，涂层中 WC 颗粒分布均匀，界面区主要由外延枝晶结构和少量沉积的 WC 颗粒组成。

WC 的均匀分布使涂层硬度提升至基体的3 倍，耐磨性能也显著提升。LIU 等人[16]研究了 TiB₂ 对钴基覆层组织性能的影响，研究表明，当 TiB₂ 含量为 4%时，覆层晶粒细小致密，覆层中生成的 CrB、TiB₂、TiC、Cr₂₃C₆ 等增强相使涂层硬度提高。磨损过程中生成的 TiO₂ 有自润滑的作用，降低了覆层磨损量，同时加入 TiB₂ 减少了点蚀和脆性剥落。LIU 等人[17]在 Ti811 合金表面制备了 TiC/Ti2Ni 复合涂层，涂层中生成了花瓣状增强相 TiC、棒状增强相 TiB₂、条状金属间化合物 Ti₂Ni 及固溶体 α-Ti，其中 TiC、TiB₂ 和 Ti₂Ni 的弥散强化效应和 α-Ti 的固溶强化效应有效提升了覆层的硬度，覆层的耐磨性能也有显著提升。

1.5 稀土及其氧化物粉末

稀土元素及其氧化物粉末一般与金属基粉末搭配使用，它们的加入可细化组织，抑制裂纹、气孔生成，从而提升覆层的综合力学性能[18]。其中研究较多的有 Ce、La、Y 等元素和它们的氧化物 CeO₂、La₂O₃、Y₂O₃。DAS 等人[19]在 Ti-6Al-4V 合金表面熔覆 Ti+SiC+h-BN+Y₂O₃ 材料，观察到覆层组织细小且分布均匀，研究表明，Y₂O₃对晶界的拖拽作用是覆层组织细化的主要原因。GONG 等人[20]在 Ti-6Al-4V 合金表面熔覆 Ni60-CeO₂ 复合涂层，CeO₂ 降低了Ni60A 覆层的裂纹敏感性，提升了粉末对激光的吸收率，提高了熔池的流动性，改善了涂层的微观结构，实现了涂层的细晶强化。HE 等人[21]在 Ti-6Al-4V 表面制备了F101+La₂O₃ 复合涂层，研究表明，La₂O₃改善了组织的均匀性，提高了粉末对激光的吸收率，利于覆层与基体结合强度的提高，覆层的摩擦系数减小，耐磨性显著提升。

综上所述，钛合金部件激光再制造覆层性能主要取决于熔覆材料的选择，在成形性和润湿性满足的条件下，材料的选择应考虑不同工作环境对部件表面性能的要求。同时，随着钛合金应用领域的拓展，对钛合金部件表面性能要求不断提升，单一材料涂层的性能已愈发难以满足苛刻的工况需要。因此，金属陶瓷以及金属与稀土及其氧化物复合粉末正逐步成为当下研究的热点。此外，钛合金部件激光再制造材料体系的研究热点，也逐渐向功能梯度材料覆层制备、非晶及高熵合金熔覆材料研制、形状与性能闭环控制以及覆层制备过程智能化方向聚焦。且上述热点研究方向中部分难点还有待解决，例如：钛合金叶片的非规则曲面再制造形状控制智能化规划、钛合金表面非晶耐磨覆层制备以及钛合金覆层内双相与 4 类基本组织的量化调控问题等。

2 、工艺与方法

2.1 激光工艺参数优化

激光再制造包含激光功率、扫描速率、送粉速率、搭接率等多个参数，参数之间交互耦合，影响着覆层的形貌、组织与性能。

2.1.1 对覆层形貌的影响 研究工艺参数

对覆层形貌影响，旨在获得特定材料体系下，优良宏观形貌所对应的优化工艺参数。MOHAMMAD等人[22]在Ti-6Al-4V表面制备同质覆层，通过线性回归分析建立激光功率 P、扫描速率 v 和送粉速率 F 与熔宽的统计关系，结果表明，熔宽与 Pv-1/3 呈线性关系，与送粉速率无关。ZHAO 等人[23]在 Ti-6Al-4V 表面熔覆了 Ti-Al 覆层，验证了该材料体系下，激光功率在 2.1kW～2.5kW 之间、扫描速率在 2.5mm/s～4mm/s之间时，覆层表面质量较高，且内部不存在裂纹等缺陷。GAO 等人[24]在 TC11 合金表面熔覆了立方氮化硼(cubic boron nitride，CBN)涂层，通过正交试验法验证了各工艺参数对覆层形貌影响由大到小依次为：扫描速度、激光功率和离焦量。

2.1.2 对覆层组织性能的影响 工艺参数

影响着成形热输入，从而一定程度上决定了覆层的组织与性能。ZHANG 等人[25]在Ti-6Al-4V 表面熔覆 Al 和 TiO₂ 复合粉末，结果表明，覆层中存在 Al₂O₃ 增强相，提高扫描速率，Al₂O₃ 从枝晶状变为纤维状，同时基体至涂层的显微硬度过渡也趋于平滑。WENG 等人[26]在 Ti-6Al-4V 表面制备了 Co42+B4C 复合覆层，结果表明，覆层中存在 TiC、TiB2、TiB 等增强相，降低激光比能 ，覆层中 TiC 和 TiB 含量降低，且得到细化，而 TiB₂ 含量提升，上述变化提升了覆层硬度和耐磨性。TAN 等人[27]调整了 Ti-6Al-4V 表面熔覆钛基复合涂层时的扫描速度，结果表明，扫描速率的提高使增强相从网状分布转变为块状分布，覆层的硬度和耐磨性也得到提升。QIU 等人[28]在 Ti-6Al-4V 合金表面熔覆 Ti40 阻燃钛合金，结果表明，不同激光功率下硬度分布规律一致，基体与覆层间存在成分和显微硬度过渡区，功率越低，过渡区越小。

激光加工工艺参数的调控实质上是优化了激光热输入对基体和合金粉末的能量分配。宏观上工艺参数调控了覆层的熔宽、熔高、熔深等几何形貌，控制了成形形变，增强了表面力学性能；微观上工艺参数调整了覆层中组织及强化相的生成与生长。

其中，激光功率和扫描速率对覆层形貌、组织与性能影响较大，因而对于它们的研究较多，同时有学者引入激光比能，综合考虑了激光功率和扫描速率对覆层的影响。

同时还发现，覆层中的增强相形态、分布乃至含量均会随工艺参数的调节产生巨大变化，因而相比于无增强相的覆层，调节工艺参数对有增强相的覆层的性能影响更大。

2.2 数值模拟

单因素和正交试验是确定工艺参数的常用方法，但熔覆过程中温度场、残余应力、组织生长等试验难以获得，而数值模拟可一定程度的弥补上述不足。

2.2.1 温度场模拟

再制造过程温度场以有限元分析为主，通过生死单元法动态模拟激光再制造成形过程。ZHAO 等人[29]基于 Sysweld 和 JmatPro 软件模拟的材料参数，对 Ti-6Al-4V 激光熔覆过程温度场进行模拟，证明了温度与激光功率呈正比，与扫描速度呈反比，以此获得了最优模拟参数，具体试验证明了模拟结果的正确性。MA 等人[30]对不同激光功率下 Ti-6Al-4V合金表面熔覆钴基陶瓷复合涂层的温度场进行了动态模拟，研究表明，功率的提升会使热影响区增大，熔池深度增加，但熔池宽度基本不变，工艺实验论证了模拟结果的准确性。GUO 等人[31]采用移动高斯热源，对 304 合金激光熔覆温度场进行模拟，通过材料熔点计算模拟覆层的稀释率，证明了稀释率与扫描速率呈反比。WANG 等人[32]采用流体体积法(volume of fluid，VOF)结合送粉方程，实现了对激光沉积成形 IN718 合金温度场、沉积层形状和熔池形貌的模拟计算与分析。

2.2.2 残余应力模拟

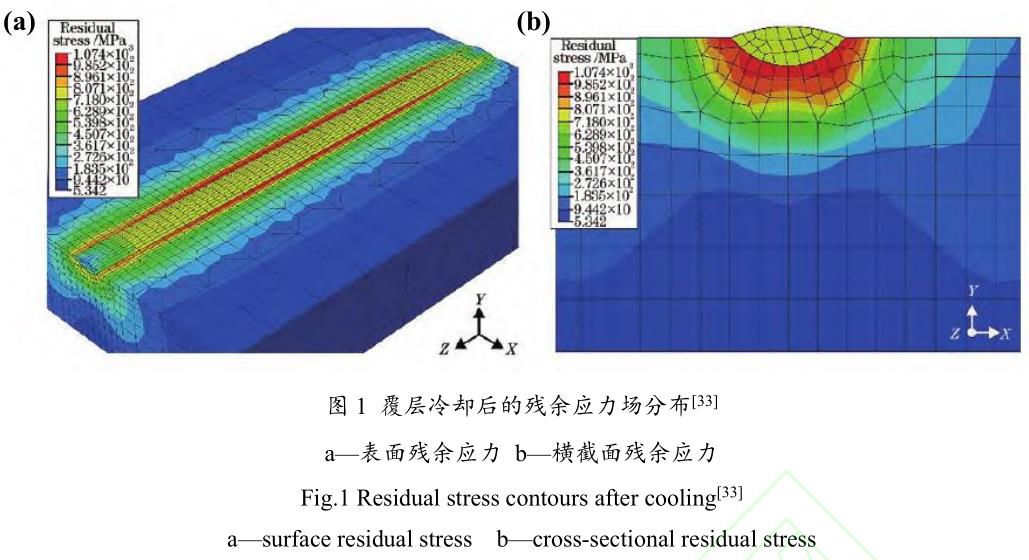

熔覆层中残余应力的存在可能诱发应力腐蚀，增加覆层裂纹形成的敏感性，而对实验成本高等问题。ZHANG 等 人 [33] 基于生死单元法 ， 对Ti-6Al-4V 合金表面熔覆镍基覆层的残余应力场进行了模拟分析，结果如图 1 所示，覆层两侧边缘以及结合区易出现了应力集中现象。LIANG 等人[34]发现以对称往复的扫描方式进行激光熔覆时，覆层中的残余应力较小，分布更为均匀，工艺性能改善明显。HE 等人[35]模拟了不同基材厚度下的激光熔覆应力场分布，结果表明，当板厚达到 8mm 时，板厚对覆层的裂纹敏感性影响较小。

2.2.3 组织生长的动态变化模拟

组织的生成与衍化以及形变衍生是多因素耦合的动态过程，难以通过实验方法进行全过程的量化评价和分析，而数值模拟可较好地解决该问题。LEI 等人[36]采用 ANSYS软件建 立了 Ti-6Al-4V 合 金 激 光 熔 覆TiC/NiCrBSiC 覆层的 3 维模型，模拟结果得到了基体的温度分布以及熔池、TiC 熔化区和热影响区的形状和尺寸，并通过实验证明了理论结果的可靠性。LI 等人[37]基于相场法模拟增强相颗粒对晶粒生长的影响，证明了颗粒对晶界有钉扎作用，含量越多效果越强，具体试验证明了模拟的可靠性。QI 等人[38]基于元胞自动机与有限元法，模拟了 IN718 合金激光熔覆的组织演变，研究了不同工艺路径下的组织相变，并通过试验验证了模型的准确性。

现有的数值模拟仍存在一些不足，如：模型正确性的试验验证问题、覆层间传质计算的准确度、对边界条件进行取舍的正确性和边界条件计算时的精确度问题等，这些问题的解决需对数值模拟方法和理论进一步发掘，并与实验进一步融合。

2.3 其它辅助工艺实现

研究表明，激光熔覆过程中引入电磁场、超声振动等辅助工艺可有效提升熔池流动性，促进覆层元素分布的均匀化，同时电磁场的搅拌作用和超声振动的空化效应会抑制晶体生长，迫使晶粒提前破碎，形成分布均匀的小晶核，以此实现覆层晶粒细化[39]。

YANG 等人[40]通过有限元法对电磁场辅助 TA15 钛合金激光熔覆温度场进行模拟，表明电磁场促进了热交换，熔池内温度梯度减小，同时实验结果表明，旋转磁场可有效减小熔池的熔宽和熔深。LI 等人[41]在激光熔覆过程中引入超声振动，证明了超声波的声流和空化效应可细化覆层组织，同时超声波促进了熔池的流动，均匀化了覆层的元素分布。上述辅助工艺及方法都有利于熔覆层力学性能的提高。

2.4 激光再制造复合工艺

单一工艺的激光再制造存在难以满足特殊钛合金部件极端工况条件服役需求的情况，因此，综合激光冲击、脉冲电子束辐照、等离子喷涂等再制造工艺优势，可显著提升钛合金部件再制造性能。

2.4.1 激光熔覆与激光冲击复合

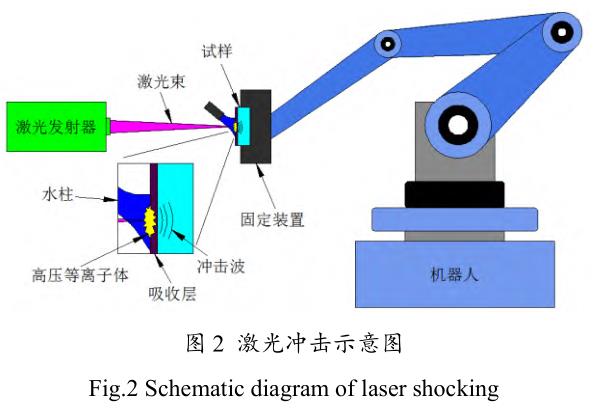

激光冲击是一种利用高能量密度脉冲激光在短时间内诱导等离子体冲击波轰击靶材，使表层材料发生塑性变形的表面强化技术，具有可控性强、无热影响区和强化效果显著等优势，图 2 为其工作示意图。其与激光熔覆技术融合，可达到细化覆层组织，实现覆层残余拉应力向压应力转化等作用。

REN 等人[42]对 Ti-6Al-4V 熔覆层进行激光冲击，冲击后覆层中 α 相和 β 相的体积减小，晶粒细化且更加均匀，显微硬度提升了约 7%～12%，同时覆层中的残余拉应力转化为压应力，综合力学性能显著提升。

2.4.2 激光熔覆与脉冲电子束复合

脉冲电子束辐照是一种利用脉冲电子束辐照激光熔覆层表面，以消除表面孔隙等缺陷，同时细化覆层晶粒，提升覆层表面性能的强化技术。FARAYIBI 等人[43]对 Ti-6Al-4V 激光熔覆表面进行脉冲电子束辐照，使熔覆层表面发生重熔，表面的深空洞、阶梯状断裂表面、裂纹等缺陷得以消除，表面粗糙度 Ra 从12.6μm 降至 6.2μm，形成了相对光滑的表面，极大地改善了覆层的表面质量。

2.4.3 激光熔覆与等离子喷涂复合

等离子喷涂常用于热障和耐磨涂层的制备，但其制备的涂层结合性能差，缺陷较多。因此有学者提出了利用等离子喷涂预置涂层，再通过激光熔覆进行强化的复合工艺，如 LI 等人[44]在 Ti-6Al-4V 合金上通过等离子喷涂和激光熔覆复合制备了 Al₂O₃-TiO₂ 涂层，孔隙和裂纹等缺陷得以消除，覆层组织致密均匀，硬度提升了约 50%。

目前，对辅助工艺和复合工艺的研究处于起步阶段，且研究多集中于覆层性能强化机理研究和强化前后覆层组织和性能的表征与对比，对工艺过程的优化研究较少，尤其是不同工艺复合在实际应用中的适应性还有待进一步提升。

3、 结束语

(1) 钛合金部件激光再制造材料的未来研究热点将主要向功能梯度材料覆层制备、非晶以及高熵合金熔覆材料研制方向聚焦，上述热点中研究的突破，将进一步提升该类合金部件激光再制造覆层的表面性能，极大的增强该类合金部件的服役能力。

(2)数值模拟与工艺实验相结合成为工艺优化的主要方式，对于数值模拟过程中的模型正确性验证、边界条件的取舍正确性、覆层间传质计算准确度等问题仍将是关注的重点。此外，激光再制造过程中材料热物性参数的变化对数值模拟的影响是该研究领域的难点，相关规律或机制仍需进一步阐明或建立。

(3) 钛合金部件的激光复合再制造工艺虽然在原理验证方面获得了突破，但实际的工程实践问题仍然存在很多难点，例如设备的整体小型化以及在线原位再制造等需求尚难以实现，相关难点仍需进一步提升和突破。

参 考 文 献

[1] HUO D X, LIANG J L, LI H, et al.  Progress of research and application of  titanium alloy[J]. Foundry Technology, 2016,  37(10): 2065-2066(in Chinese).

霍东兴, 梁精龙, 李慧, 等. 钛合金研究及  应 用 进 展 [J]. 铸 造 技 术 , 2016, 37(10):  2065-2066.

[2] LI Y, ZHAO Y Q, ZENG W D.  Application  and  development  of  aerial  titanium alloys[J]. Materials Reports, 2020,  34(Z1): 280-282(in Chinese).

李 毅, 赵永庆, 曾卫东. 航空钛合金的应用  及发展趋势[J]. 材料导报, 2020, 34(Z1):  280-282.

[3] WENG F, CHEN Ch Zh, YU H J.  Research status of laser cladding on titanium  and its alloys: A review[J]. Materials &  Design, 2014 , 58: 412-425.

[4]  GUAN  Zh  Zh.  Laser  processing  technology manual[M]. 2rd ed. Beijing: China  Metrology  Publishing  House,  2007:  288-293(in Chinese).

关振中. 激光加工工艺手册[M]. 2版. 北京:  中国计量出版社, 2007: 288-293.

[5] CHEN J M, GUO Ch, ZHOU J S.  Microstructure and tribological properties of  laser cladding Fe-based coating on pure Ti  substrate [J]. Transactions of Nonferrous  Metals Society of China, 2012, 22(9):  2171-2178.

[6] SHEN J Y, REN W B, XUE Y P, et al.  Laser repairing process of TC4 blades with  crack and volume damage[J]. Infrared and  Laser Engineering, 2019, 48(6): 0606008(in  Chinese).

沈婧怡, 任维彬, 薛亚平, 等. TC4叶片裂纹及体积损伤激光修复工艺方法[J]. 红外与  激光工程, 2019, 48(6): 0606008.

[7] JEYAPRAKASH N, YANG Ch H, TSENG  S  P.  Characterization  and  tribological  evaluation of NiCrMoNb and NiCrBSiC laser  cladding on near-α titanium alloy[J]. The  International  Journal  of  Advanced  Manufacturing Technology, 2020, 106(5):  2347-2361.

[8] QIN X, QI W J, ZUO X G. Friction and  high temperature oxidation resistance of laser  cladding  NiCrCoAlY-Cr3C2  composite  coating on TC4 titanium alloy[J]. Journal of  Materials  Engineering,  2021,  49(12):  107-114(in Chinese).

覃鑫, 祁文军, 左小刚. TC4钛合金表面激光  熔覆NiCrCoAlY-Cr3C2复合涂层的摩擦和高  温抗氧化性能[J]. 材料工程, 2021, 49(12):  107-114.

[9] LIU S S, WANG Y H, ZHANG W P.  Microstructure and wear resistance of laser  clad cobalt-based composite coating on TA15  surface[J].  Rare  Metal  Materials  and  Engineering, 2014, 43(5): 1041-1046.  [10] WENG F, YU H J, CHEN Ch Zh, et al.  Microstructures and wear properties of laser  cladding Co-based composite coatings on  Ti-6Al-4V[J]. Materials & Design, 2015, 80:  174-181.

[11]  DIAO  Y  H,  ZHANG  K  M.  Microstructure and corrosion resistance of  TC2 Ti alloy by laser cladding with  Ti/TiC/TiB2 powders [J]. Applied Surface Science, 2015, 352: 163-168.

[12] WANG W F, JIN L Sh, YANG J G, et al.  Directional growth whisker reinforced Ti-base  composites fabricated by laser cladding [J].  Surface and Coatings Technology, 2013, 236:  45-51.

[13] REN W B, XUE Y P, ZHOU J Y, et al.  Coating and interface performance control of  Ti-6Al-4V blade with thinned edge for laser  remanufacture[J]. Rare Metal Materials And  Engineering,  2020,  49(7):  2400-2406(in  Chinese).

任维彬, 薛亚平, 周金宇, 等. 激光再制造  边部减薄Ti-6Al-4V叶片覆层与界面性能控  制[J]. 稀有金属材料与工程, 2020, 49(7):  2400-2406.

[14] TAN J H, SUN R L, NIU W, et al.  Research status of TC4 alloy laser cladding  materials[J]. Materials Reports, 2020, 34(8):  15132-15137(in Chinese).

谭金花, 孙荣禄, 牛伟, 等. TC4合金激光熔  覆材料的研究现状[J]. 材料导报, 2020,  34(8): 15132-15137.

[15] SAMAR A S A, ABDEL H, ADEL N, et  al. Laser powder cladding of Ti-6Al-4V α/β  alloy[J]. Materials, 2017, 10(10): 1178-1193.

[16] LIU X Q, ZHOU H M, ZHAO Zh Y, et al.  Effect of TiB2 content on microstructure and  properties of laser clad Co-based coating[J].  Heat Treatment of Metals, 2018, 43(10):  168-172(in Chinese).

刘新乾, 周后明, 赵振宇, 等. TiB2含量对激  光熔覆钴基涂层组织和性能的影响[J]. 金  属热处理, 2018, 43(10): 168-172.

[17] LIU Y N, GU M, SUN R L, et al.  Microstructure and properties of in-situ  TiC/Ti2Ni composite coating prepared via  laser cladding on titanium alloy[J]. Chinese  Journal of Lasers, 2021, 48(14): 1402011(in  Chinese).

刘亚楠, 谷米, 孙荣禄, 等. 钛合金表面激  光熔覆原位制备TiC/Ti2Ni复合涂层微观组  织及性能研究[J]. 中国激光, 2021, 48(14):  1402011.

[18] ZHANG H X, DAI J J, MA Z W, et al.  Effect of Y2O3 on microstructures and wear  resistance of TiC reinforced Ti-Al-Si coating  by laser cladding on TC4 alloy[J]. Surface  Review and Letters, 2019, 26(10): 1950077.

[19]  DAS  A  K,  SHARIFF  S  M,  CHOUDHURY A R. Effect of rare earth  oxide (Y2O3) addition on alloyed layer  synthesized on Ti-6Al-4V substrate with  Ti+SiC+h-BN mixed precursor by laser  surface  engineering[J].  Tribology  International, 2016, 95: 35-43.

[20] GONG Y L, WU M P, MIAO X J, et al.  Effect of CeO2 on crack sensitivity and  tribological properties of Ni60A coatings  prepared  by  laser  cladding[J/OL].  (2021-04-28)[2022-04-07].  https://journals.sagepub.com/doi/10.1177/168  78140211013125.

[21] HE X H, XU X J, GE X L, et al. F101  Ni-based coating containing La2O3 by laser  cladding on TC4 titanium alloy[J]. Rare Metal  Materials and Engineering, 2017, 46(4):  1074-1079(in Chinese).

何星华, 许晓静, 戈晓岚, 等. TC4钛合金表  面激光熔覆含La2O3的F101镍基涂层[J]. 稀  有金属材料与工程, 2017, 46(4): 1074-1079.

[22]  MOHAMMAD  N,  REZA  S  R,  MASOUD B. An empirical-statistical model  for laser cladding of Ti-6Al-4V powder on  Ti-6Al-4V substrate[J]. Optics and Laser  Technology, 2018, 100: 265-271.

[23] ZHAO X X, XIAO H Q, YOU Ch Ch, et  al. Process and microstructure properties of  laser cladding TiAl alloy coating on TC4  surface[J]. Laser Technology, 2021, 45(6):  697-702(in Chinese).

赵欣鑫, 肖华强, 游川川, 等. TC4表面激光  熔覆TiAl合金涂层的工艺和组织性能[J]. 激  光技术, 2021, 45(6): 697-702.

[24] GAO J, SONG D Y, FENG J W.  Influence  of  processing  parameters  on  geometrical features of CBN coatings by laser  cladding on titanium alloy surface[J]. Surface  Technology, 2015, 44(1): 77-87(in Chinese).

高霁, 宋德阳, 冯俊文. 工艺参数对钛合金  激光熔覆CBN涂层几何形貌的影响[J]. 表  面技术, 2015, 44(1): 77-87.

[25] ZHANG X W, LIU H X, JIANG Y H, et  al. Microstructure of Al2O3/Ti-Al composite  coatings prepared by laser aluminum thermal  reduction processing[J]. Journal of Inorganic  Materials,  2013,  28(9):  1033-1039(in  Chinese).

张晓伟, 刘洪喜, 蒋业华, 等. 激光铝热还  原法制备Al2O3/Ti-Al基复合涂层[J]. 无机  材料学报, 2013, 28(9): 1033-1039.

[26] WENG F, YU H J, CHEN Ch Zh, et al.  Effect  of  process  parameters  on  the  microstructure evolution and wear property of  the laser cladding coatings on Ti-6Al-4V  alloy[J]. Journal of Alloys and Compounds,  2017, 692: 989-996.

[27] TAN J H, SUN R L, NIU W, et al. Effect  of laser scanning speed on microstructure and  properties of TC4 alloy surface laser Cladding  composite coating[J]. Materials Reports, 2020,  34(6): 12094-12100(in Chinese).

谭金花, 孙荣禄, 牛伟, 等. 激光扫描速度  对TC4合金表面激光熔覆复合涂层组织及  性 能 的 影 响 [J]. 材 料 导 报 , 2020, 34(6):  12094-12100.

[28] QIU Y, ZHANG F Y, HU T T, et al.  Effect of laser power on microstructure and  hardness of Ti40 flame-retardant titanium  alloy deposited by laser cladding on TC4  surface[J]. Chinese Journal of Lasers, 2019,  46(11):1102011(in Chinese).

邱莹, 张凤英, 胡腾腾, 等. 激光功率对  TC4表面熔覆Ti40阻燃钛合金组织及硬度的  影响[J]. 中国激光, 2019, 46(11):1102011.

[29] ZHAO Sh J, QI W J, HUANG Y H, et al.  Numerical simulation study on thermal cycle  characteristics of temperature field of TC4  surface laser cladding Ni60 based coating[J].  Surface Technology, 2020, 49(2): 301-308(in  Chinese).

赵盛举, 祁文军, 黄艳华, 等. TC4表面激光  熔覆Ni60基涂层温度场热循环特性数值模  拟研究[J]. 表面技术, 2020, 49(2): 301-308.

[30] MA J F, WANG J, TANG L P, et al.  Temperature  field  simulation  and  experimental research of Boron Carbide/  Cobalt-based composite coating fabricated by  laser cladding on titanium Alloy[J]. Applied  Laser, 2021, 41(4): 732-737(in Chinese).

马俊峰, 王骏, 唐立平, 等. 钛合金表面激  光熔覆碳化硼/钴基复合涂层的温度场模拟  及 试 验 研 究 [J]. 应 用 激 光 , 2021, 41(4):  732-737.

[31] GUO W, LI K K, CHAI R X, et al.  Numerical simulation and experiment of  dilution effect of laser cladding 304 stainless  steel[J]. Laser & Optoelectronics Progress,  2019, 56(5): 051402(in Chinese).

郭卫, 李凯凯, 柴蓉霞, 等. 激光熔覆304不  锈钢稀释效应的数值模拟与实验[J]. 激光  与光电子学进展, 2019, 56(5): 051402.

[32] WANG Y, HUANG Y L, YANG Y Q.  Numerical simulation on coaxial powder  feeding laser directional energy deposition of  IN718[J]. Chinese Journal of Lasers, 2021,  48(6): 0602115(in Chinese).

王予, 黄延禄, 杨永强. 同轴送粉激光定向  能量沉积IN718的数值模拟[J]. 中国激光,  2021, 48(6): 0602115.

[33] ZHANG T G, ZHANG Q, YAO B, et al.  Numerical simulation of temperature field and  stress field of Ni-based laser cladding layer on  TC4 surface[J]. Laser & Optoelectronics  Progress, 2021, 58(3): 0314003(in Chinese).

张天刚, 张倩, 姚波, 等. TC4表面Ni基激光  熔覆层温度场和应力场的数值模拟[J]. 激  光与光电子学进展, 2021, 58(3): 0314003.

[34] LIANG G B, ZHU J H, YI D Q, et al.  Numerical simulation of laser cladding path  selection for TC4 titanium alloy[J]. Journal of  Henan university of science and technology  (natural science), 2021, 42(6): 12-18(in  Chinese).

梁广冰, 朱锦洪, 尹丹青, 等. TC4钛合金激  光熔覆路径选择数值模拟研究[J]. 河南科技  大学学报(自然科学版), 2021, 42(6): 12-18.

[35] HE Q K, SONG L X. Stress analysis of  laser  cladding  on  different  thickness  substrates[J]. Journal of Laser, 2018, 39(1):  60-63(in Chinese).  赫庆坤, 宋立新. 不同厚度基体激光熔覆应  力分析[J]. 激光杂志, 2018，39(1): 60-63.  [36] LEI Y W, SUN R L, TANG Y, et al.  Numerical  simulation  of  temperature  distribution and TiC growth kinetics for high  power laser clad TiC/NiCrBSiC composite  coatings[J]. Optics and Laser Technology,  2011, 44(4): 1141-1147.

[37] LI D Y, ZHANG J, DENG Zh Ch. Phase  field study on the effect of reinforced phase  particles on the solidification structure of laser  melt injection[J]. Hot Working Technology,  2018, 47(10): 179-182(in Chinese).

李德英, 张坚, 邓志成. 增强相颗粒对激光  熔注凝固组织影响的相场法研究[J]. 热加  工工艺, 2018, 47(10): 179-182.

[38] QI H B, ZHANG Y H, FENG X F, et al.  Simulation of solidification microstructure  evolution in laser additive manufacturing of  multicomponent alloy[J]. Transactions of the  China Welding Institution, 2020, 41(5):  71-77(in Chinese).

齐海波, 张云浩, 冯校飞, 等. 多元合金激  光增材制造凝固组织演变模拟[J]. 焊接学  报, 2020, 41(5): 71-77.

[39] MA G Y, YAN S, WU D J, et al.  Microstructure evolution and mechanical  properties of ultrasonic assisted laser clad  yttria stabilized zirconia coating[J]. Ceramics  International, 2017, 43(13): 9622-9629.

[40] YANG G, XUE X, QIN L Y, et al.  Influence of a rotating magnetic field on laser  melting titanium alloy melt pool[J]. Rare  Metal Materials and Engineering, 2016, 45(7):  1804-1810(in Chinese).

杨光, 薛雄, 钦兰云, 等. 旋转磁场对激光  熔凝钛合金熔池的影响[J]. 稀有金属材料  与工程, 2016, 45(7): 1804-1810.

[41] LI Ch, WANG Y L, JIANG F L, et al.  Effect of ultrasonic assistance on mechanical  properties of laser cladding Al2O3-ZrO2  ceramic coating[J]. Surface Technology, 2020,  49(11): 309-319(in Chinese).

李成, 王玉玲, 姜芙林, 等. 超声辅助对激  光熔覆Al2O3-ZrO2陶瓷涂层力学性能的影响  [J]. 表面技术, 2020, 49(11): 309-319.

[42] REN W B, ZHUANG B L, LEI W N, et  al. Microstructure and performance evolution  of Ti-6Al-4V alloy coating by laser cladding  and  laser  shocking  composite  remanufacture[J].  Optics  and  Laser  Technology, 2021, 143: 107342.

[43] FARAYIBI P K, ABIOYE T E,  MURRAY J W, et al. Surface improvement of  laser clad Ti-6Al-4V using plain water jet and  pulsed electron beam irradiation[J]. Journal of  Materials Processing Technology, 2015, 218:  1-11.

[44] LI Ch G, FENG X S, LU Q H, et al.  Strength and toughness of laser-remelted  Al2O3-TiO2 coatings[J]. Transactions of the  China Welding Institution, 2013, 34(9):  63-66(in Chinese).

李崇桂, 封小松, 卢庆华, 等. 激光重熔  Al2O3-TiO2涂层的强韧性能[J]. 焊接学报,  2013, 34(9): 63-66.

相关链接
