钛及钛合金铸锭具有粗大的晶粒,工艺塑性较差,一般是将锻 前的铸锭加热到相变点以上,主要变形是在区完成。因为在这个 温度下变形抗力低,塑性高,可以采用大变形量,从而提高锻透 性,较充分地破碎铸态组织,同时也能提高生产率,降低消耗。

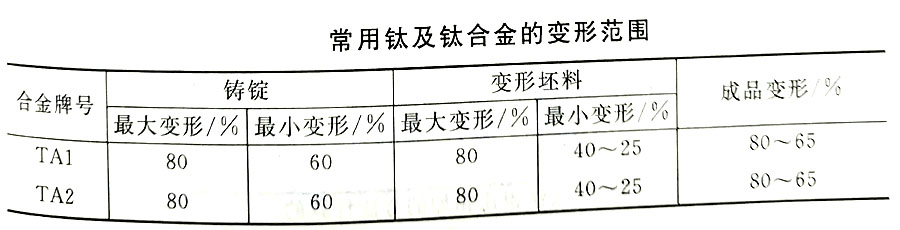

实践证明:铸锭的总变形量达70%~80%(即锻造比达3.5 5)时,在规定的变形温度内用合适的变形速度锻造,其粗大的铸 造组织基本上被破碎,得到较均匀、细小的纤维组织,其抗拉强度 和塑性指标都有所提高。但为了获得更好的性能,仍需进一步锻造 加工。铸锭开坯变形量过低时,铸态组织不能得到有效的破碎,性 能较差,也直接影响到进一步加工的产品性能。表9-2列出了我国 常用钛合金每加热一次采用的比较合适的变形范围。

相关链接
