引言

钛是20世纪50年代开始发展起来的一种重要的金 属材料,具有热膨胀系数小、热导率低等特点，在常温下 为密排六方结构的α相，在882℃时发生同素异构转变, 变为体心立方结构的β相。钛合金具有低密度、高比强度、耐高温、抗腐蚀等优异的综合性能）由于航空航天装备的轻量化需求，钛合金材料在航空航天紧固件领域中使用比例也越来越高，其应用水平已成为衡量飞行器选 材先进程度的一个重要标志。

钛合金紧固件制造工艺一般包括：常见成形工艺如镦制、碾杆、缩径及滚螺纹等，热处理如退火、固溶及时效等,表面处理有阳极氧化、MOS₂涂层、喷涂铝等）TC4相当于国外的Ti-6Al-4V，是航空航天紧固件领域应用最为广泛的钛合金材料牌号，产品类型主要包括各种头型的螺栓、螺钉以及少量螺母。本文简要介绍了TC4螺栓在 制造过程中存在的常见典型缺陷及成因，并提出了相应的预防措施。

1、 TC4材料特性

TC4是一种中等强度的α+β型双相钛合金，含有6% 的α相稳定元素A1和4%的β相稳定元素V。该牌号具有优异的综合性能,长时间工作温度可达400℃ ,在航空航天领域得到了广泛应用。在室温下退火态TC4显微组织为大量的α （hep ）相+少量的β（bcc ）相）滑移系的多少是影响金属塑性好坏的重要因素, α相为密排六方结构, 其滑移系只有3个,β相为体心立方结构，其滑移系为12个,由于α相滑移系较少，导致其冷变形能力较差;TC4导热性差、化学活性高，弹性模量小，加工硬化严重，刀具寿命短、加工效率较低;磨削时易产生烧伤、变形等缺陷。TC4相变温度通常为(970-1010)℃，由于淬透性较差，螺栓加工尺寸通常在19mm以下。

2 、TC4钛合金螺栓通用加工工艺

TC4钛合金螺栓常见加工工艺为：下料一热镦(温镦)一喷砂一热处理(固溶+时效)一精车一滚圆角(头下R)—滚丝一无损探伤一表面处理。为了保证头部金属流线的连续性，提升螺栓的疲劳性能，头部成形时常采用热镦(或温镦)方式；精车目的是去除热处理过程中产生的表面污染层和提高螺纹加工部位表面光洁度；精车后在头、杆结合部位需要滚圆角强化，提升头、杆结合处强度，避免在使用过程中岀现掉头现象；螺纹通常采用一次滚压成形；螺栓最终性能可达到抗拉强度≥1100MPa,剪切强度≥670MPa。

3 、TC4钛合金螺栓常见加工缺陷及预防措施

根据TC4钛合金螺栓常用加工工艺结合实际生产，TC4螺栓常见缺陷主要集中在热镦、热处理及滚丝等关键工序。

3.1热镦常见加工缺陷及预防

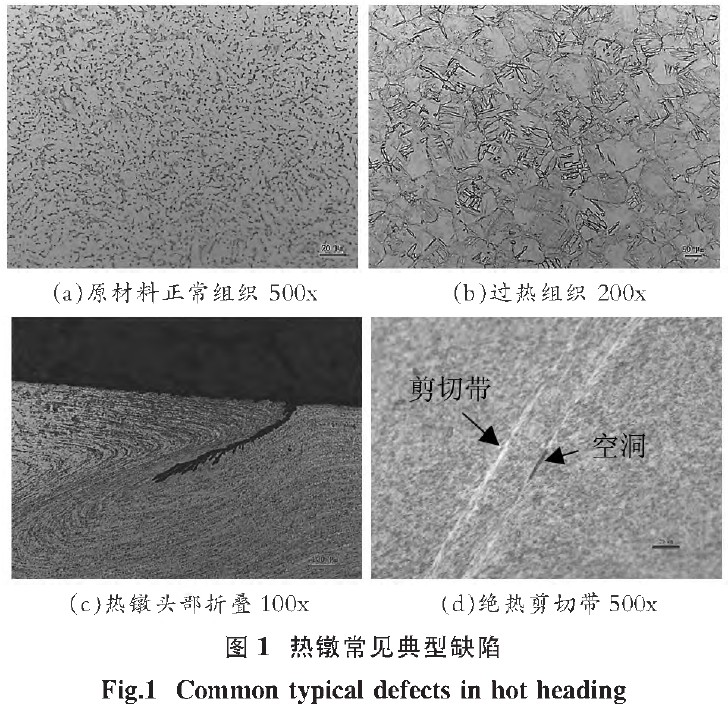

由于TC4冷变形能力较差，冷镦时易产生裂纹、折叠等缺陷，螺栓头部成形常采用热镦方式。热镦是通过线圈高频加热后，在冲床上快速成形的一种方法。TC4钛合金螺栓热镦典型缺陷如图1所示。

图1显示了 TC4螺栓热镦成形时常见典型加工缺陷。图1(a)原材料为退火态的α相+晶间β相组织；图1(b)热镦过热组织呈近似等轴状，晶内次生α相呈短针状；图1(c)成形时流线流动不畅，造成的折叠；图1(d)沉头和十字槽一体成形时，形成的绝热剪切带状组织和空洞缺陷。

线圈高频加热时，由于电流的集肤效应，热量主要集中在加热部位表面，对于小规格螺栓可采用高频加热，对于大规格螺栓应采用中频加热方式，更能保证加热的均匀性，资料表明热镦加热温度不宜超过890℃；由于TC4导热性差，属于绝热敏感材料，在高速成形过程中，大量变形功转化为热量且无法及时扩散，材料就会发生局部“热稳失效”，这一区域与周围基体的显微组:织存在较大差异，此变形区域即为绝热剪切带。由于绝热剪切带是一种局部失稳现象，当岀现绝热剪切带时，材料承载能力显著下降性因此,TC4螺栓头部镦制成形时，尤其是大变形量头型，如沉头和十字槽一体成形，应注意适 当提升温度和增加保温时间，以免在成形过程中，由于成形速率快，受剪切作用力而形成绝热剪切带和空洞。此缺陷主要位于螺栓内部，在后续探伤工序中无法准确识别，存在一定的质量风险。

3.2热处理常见加工缺陷及预防

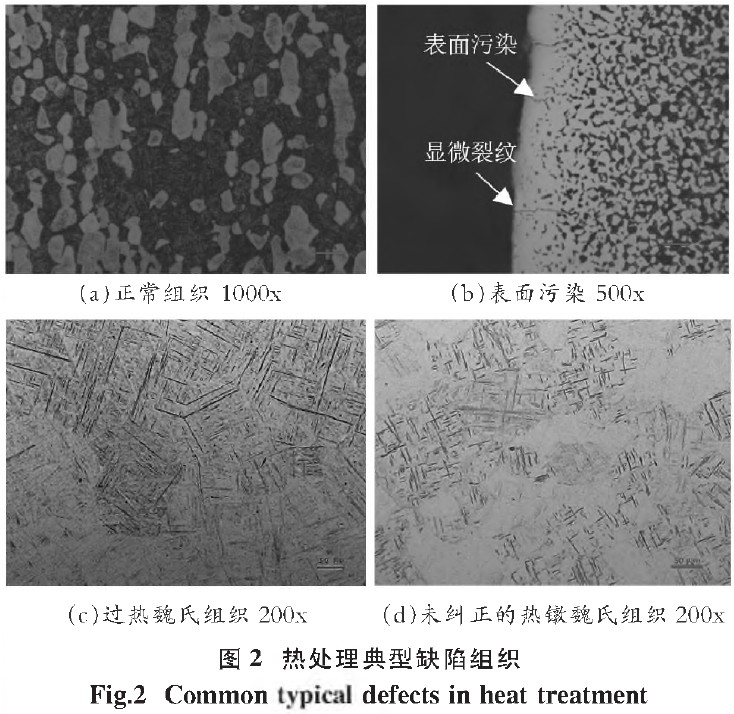

TC4钛合金螺栓热处理时，需要真空或惰性气体保护环境，热处理方式为固溶+时效。固溶处理加热温:度一般控制在α/ β相转变温度以下(30-60)℃,以保证初生α相在15%~50%范围內，时效温度一般选择538℃保温(4~8)h空冷。热处理过程常见典型缺陷如图2所示。

图2显示了热处理典型缺陷组织。图2(a)热处理后正常显微组织，初生α相和转变的β相组织；图2(b)表面污染层，表面存在密集的α相和显微裂纹；图2 (c)过:热魏氏组织，固溶温度较高，在相变点温度附近，基本无初生α相，晶内呈长针状的α'相；图2(d)热镦过热组织,经正常固溶和时效处理后，组织仍然为短针状和网状的α相及次生α相的魏氏组织，由于热镦加热时间短，所形成的魏氏组织比热处理魏氏组织细小。

表面污染层(α层)是环境气氛中的氧、氮、碳等小原子元素，在加热过程中，当产品表面温度达到一定的范围时，这些元素会通过扩散渗入产品表面，从而产生由于α稳定剂引起的污染。表面污染层对钛合金产品的断裂韧性、抗拉强度、疲劳及冲击性能等具有明显的影响叫预防措施是TC4螺栓在热处理进炉前，清洗干净且彻底烘干，无油污及其他污物附着，定期清洁炉膛，在处理过程中应：保证炉子的真空度；充入惰性气体保护时，应确保惰性气体的纯度。魏氏组织缺陷主要为两类，一为热处理工艺不当或热处理炉出现问题，造成加热温度过高，二是热镦局部过热产生的魏氏组织，热处理无法补救；对于魏氏组织缺陷的预防，应合理控制热处理工艺，定期校准真空炉，发现问题及时调整工艺和维修设备。

3.3 常见滚丝缺陷及预防

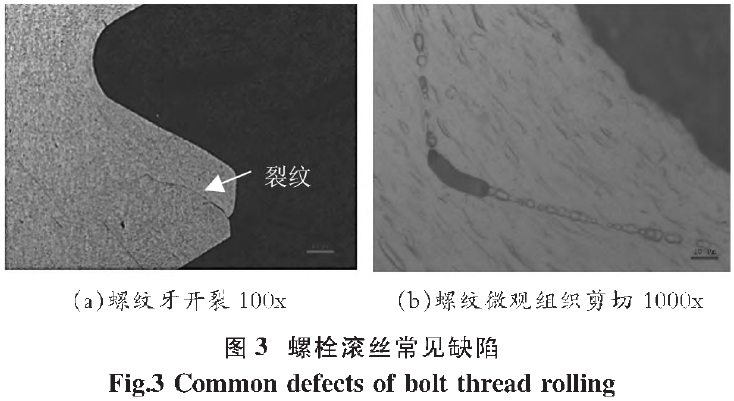

为了保证TC4钛螺栓螺纹部位具有良好的疲劳性能，螺纹宜采用冷滚压成形，使牙根部位存在较大的压应力和保持金属流线的连续性。螺纹在挤压成形过程中常见缺陷有开裂、折叠和螺纹微观组织剪切等缺陷。具体如图3所示。

图3显示了 TC4钛合金螺栓在冷滚压螺纹加工过程中存在的典型缺陷。图3(a)由于时效后强度较高，导致滚丝时螺纹开裂，折叠和开裂主要集中在牙顶部位；图3(b)牙根处产生的“V”型微观剪切带状组织缺陷。

导致螺纹折叠和开裂的因素主要有：螺纹牙成形过程中，牙顶主要受拉应力作用而牙根受压应力作用；螺栓时效后强度较高，导致塑性变差；螺纹螺坯杆表面较为粗糙，存在应力集中现象；滚丝前未对滚丝轮清洗，滚丝轮上可能有附着物；滚丝前调机时的螺纹对中问题等。为了减少牙顶折叠和开裂倾向，应采取以下措施:提高螺纹加工部位表面光洁度，可采用磨削加工，磨削时应注意润滑冷却以免产生烧伤；滚丝前，对滚丝轮进行清洗，去除表面附着物；提高操作人员的责任心和熟练程度等。螺纹滚压时，所受到的剪切应力较大，由于螺纹成形速率较快，当TC4显微组织为初生α相+转变的β相时，即时效态显微组织，较易产生绝热剪切带。可采用降低滚压成形速率和加大冷却进行改善。

4、结论

TC4是国内航空航天紧固件领域使用最为广泛的钛合金牌号。由于我国钛合金紧固件研发及制造起步较晚，工艺成熟度还相对较低。紧固件制造过程中的质量控制至关重要，本文结合生产实际，综合分析了 TC4螺栓成形过程中常见典型缺陷及形成原因，针对不同的缺陷制定了相应的预防措施，为钛合金螺栓工艺优化提供支持，促进TC4钛合金紧固件整体质量的提升。

参考文献：

[1] 董瑞峰，李金山，等.航空紧固件用钛合金材料发展现状[J].航空制造技术,2018,61(4):86-91.

[2] 李蒙，凤伟中，等.航空航天紧固件用钛合金材料综述[J].有色金属材料与工程，2018,39(4):49-53.

[3] 师俊峰，韩珍梅.航空紧固件钛合金材料的应用现状[J].机械管理开发，2020 (5 )*258-259.

[4] 胡隆伟，叶文君，等.紧固件材料手册[M],北京：中国宇航岀版社，2014.

[5] 石德柯.材料科学基础[M].北京：机械工业岀版社，2003.

[6] 赵庆云，刘凤雷，等.螺纹滚压对1240MP+级高强钛合金高锁螺栓性能的影响[J].航空制造技术,2016(19):75-79.

[7] 朱李云，程全士，等.T1-6A1-V航空紧固件热成形温度对显微组织的影响研究[J].金属加工，2016(23): 15-17.

[8] 杨柳青，杨延清，等.TC4钛合金绝热剪切带的微观组织及织构[J].金属热处理，2014,39(11):15-19.

[9] 陈容，刘兆华,等.a污染层对T1-6A1-4V铸造钛合金组织与性能的影响[J].钢铁钒钛,2017,38(4):48-52.

[10] 毛萍莉,孙庆海,等.微观组织状态对T1-6A1-4V合金动态力学性能和绝热剪切敏感性的影响[J].稀有金属,2016,40(12):1207-1213.
