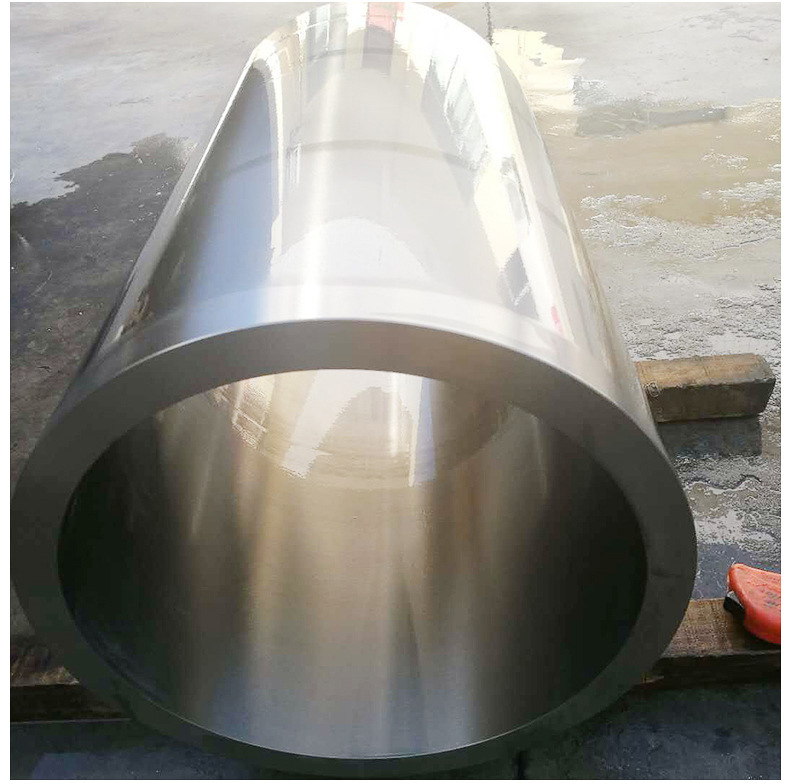

1、牌号、规格、状态
牌号：TA1,TA7,TA9,TA10、TA15、TA18、TA19、TC4,TC6、TC11、TC18、TB6
规格：￠50--1200mm×L 30----600mm
交货状态：退火态（M） 热加工状态（R） 冷加工状态（Y）(退火，超生波探伤)。
加工工艺：熔炼-探伤--锻造--退火—车光—探伤。
金相组织：晶相组织级别可提供A3—A4。
标准：GB/T16598-1996，GB/T13810-2007, GB/T2965-2007，ASTM B381，ASTM B348, ASTM F67,ISO5832-2ASTM F136, ISO5832-3, AMS4928, MIL4911。
应用领域 ：钛锻件广泛应用于医疗、航空、军工、石油化工、冶金、电镀、真空镀膜、体育等行业。
注：经双方协商可以供应其他规格或型式的产品。
2、尺寸允许偏差(mm)
饼直径 | 偏差 | 截面高度 | 偏差 |
| 150~300 | +3-1 | 35~140 | +3-1 |
| >300~500 | +3-1 | 35~150 | +3-1 |
| >500~1200 | +3-1 | 40~110 | +4-2 |
| ---------- | ---------- | ---------- | ---------- |
3、室温力学性能
牌号 | 截面积 CM2 | 室温力学性能，不小于 |
| 抗拉强度 σb,MPa | 规定残余伸长应力 Σr0.2MPa | 伸长率 δ5,% | 断面收缩率ψ,% |
| TA0 | ≤100 | 280 | 170 | 30 | 35 |
| TA1 | 370 | 250 | 20 | 35 |
| TA2 | 440 | 320 | 18 | 35 |
| TA3 | 540 | 410 | 15 | 30 |
| TA9 | 370 | 250 | 20 | 30 |
| TA10 | 485 | 345 | 18 | 25 |
| TC4 | 895 | 825 | 10 | 25 |
| TC11 | 1030 | 900 | 10 | 30 |
注：
1、表中意外产品，需方需要测定室温力学性能时，指标应经双方协商并在合同中注明。
2、需方要求测定TC4产品高温力学性能时，其实验温度及性能指标应经双方协商并在合同中注明。
