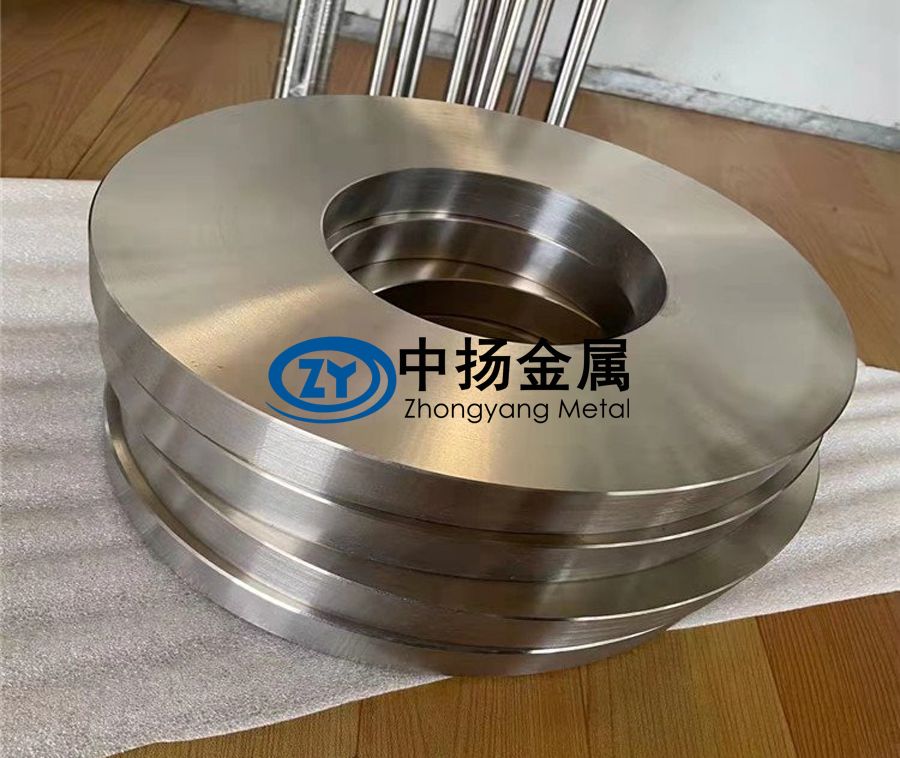

高精度工业用钛环是以TC4（Ti-6Al-4V）或TA10（Ti-0.3Mo-0.8Ni）等钛合金为基材，通过精密锻造（850-950℃多向锻压）与低速车削工艺制成的环形部件，具有抗压强度≥800MPa、耐高温（500-650℃）、耐腐蚀（盐雾/H₂S/CO₂环境）及微米级尺寸精度（圆度≤0.1mm）等特性，需符合ASTM B381等标准对力学性能（延伸率≥10%）、耐疲劳（10⁷次循环寿命）及深海高压（100MPa级）工况的严苛要求，广泛应用于航空发动机密封环、深海管道法兰连接件及精密铰链系统（承载1200kg级剪切力）等高端工业领域。以下是中扬金属针对高精度工业场景用钛环的详细描述：
一、钛环在高精度工业场景中的定义
| 项目 | 描述 |
| 定义 | 钛环是由钛或钛合金制成的环形结构件，具有精密尺寸公差（通常≤±0.01mm）与表面光洁度（Ra≤0.8μm）。 |
| 核心用途 | 精密传动、真空密封、高温/腐蚀环境下的定位与支撑。 |
| 形态特征 | 内径范围：5mm-2000mm；壁厚：0.5mm-100mm（超薄钛环需特殊工艺）。 |
二、常用材质与成分
| 合金牌号 | 主要成分（wt%） | 适用场景 |
| Ti-6Al-4V ELI | Ti-6Al-4V（低间隙元素） | 医疗设备、半导体真空腔室（高纯净度要求） |
| CP-Ti Grade 2 | 纯钛（≥99.2% Ti） | 化工密封环、光学仪器支架（耐腐蚀性优先） |
| Ti-5Al-2.5Sn | Ti-5Al-2.5Sn | 低温超导设备（液氦环境下的尺寸稳定性） |
| Ti-15V-3Cr-3Sn | Ti-15V-3Cr-3Al-3Sn | 高强轻量化传动环（机器人关节轴承） |
三、性能特点
| 性能指标 | 具体表现 |
| 尺寸稳定性 | 热膨胀系数（8.6×10⁻⁶/℃）低于不锈钢（17.3×10⁻⁶/℃），适合温度波动场景。 |
| 抗变形能力 | 弹性模量110GPa（不锈钢的50%），可承受高周疲劳载荷。 |
| 表面光洁度 | 抛光后Ra≤0.2μm（半导体级要求），减少颗粒污染。 |
| 耐腐蚀性 | 耐盐酸、硝酸腐蚀（优于316L不锈钢），适用于化学流体密封。 |
| 无磁性 | 磁导率≈1.00005，避免干扰精密传感器（如MRI设备、电子显微镜）。 |
四、执行标准
| 标准类型 | 标准编号 | 覆盖内容 |
| 国际标准 | ASTM B381 | 钛及钛合金锻件（环件）的化学成分与力学性能 |
| 半导体标准 | SEMI F72-1101 | 半导体设备用钛部件洁净度与表面粗糙度规范 |
| 中国国标 | GB/T 16598-2013 | 钛及钛合金环件尺寸与公差要求 |
| 特殊规范 | ISO 5832-3 | 外科植入物级钛环生物相容性与机械性能 |
五、加工工艺与关键技术
| 工艺环节 | 关键技术 |
| 精密锻造 | 等温锻造（控制温度±10℃）减少残余应力 |
| 数控车削 | 超硬刀具（PCD或CBN）配合微量润滑（MQL），精度达IT4级（±0.005mm） |
| 电解抛光 | 电化学抛光（EP）实现Ra≤0.1μm表面，消除微观裂纹 |
| 真空热处理 | 去应力退火（650℃/2h）保持尺寸稳定性 |
| 检测技术 | 激光干涉仪测圆度（≤0.003mm）、三坐标测量（CMM）全尺寸扫描 |
六、具体应用领域
| 应用场景 | 部件名称 | 材料选择 | 性能要求 |
| 半导体制造 | 真空腔室密封环 | CP-Ti Grade 2 | 无磁性、超高洁净度（NAS Class 1） |
| 光学设备 | 激光器谐振腔定位环 | Ti-6Al-4V ELI | 低热膨胀、高刚性 |
| 化工机械 | 反应釜搅拌轴支撑环 | Ti-0.2Pd合金 | 耐盐酸腐蚀、抗缝隙腐蚀 |
| 机器人 | 谐波减速器柔性轴承环 | Ti-15V-3Cr-3Sn | 高疲劳强度（10⁷次循环不断裂） |
| 医疗设备 | CT机旋转机架环 | Ti-5Al-2.5Sn | 低密度、抗辐射性 |
七、与其他材料的对比分析
| 对比项 | 钛环 | 不锈钢环（316L） | 陶瓷环（Al₂O₃） |
| 密度 | 4.5g/cm³ | 8.0g/cm³ | 3.9g/cm³ |
| 耐腐蚀性 | 耐强酸、氯离子（优） | 耐一般酸碱（良） | 耐腐蚀极佳（优） |
| 加工难度 | 高（需专用刀具与冷却） | 中等 | 极高（脆性大，难精密加工） |
| 成本 | 高（材料+加工费） | 低 | 中高（烧结与精加工费用高） |
| 适用极限温度 | -200℃~500℃ | -100℃~400℃ | -50℃~1500℃（但抗热震差） |
八、未来发展新方向
| 方向 | 技术突破 | 潜在应用 |
| 增材制造 | 电子束熔融（EBM）直接成形复杂钛环，减少材料浪费 | 定制化医疗植入钛环、卫星轻量化支架 |
| 超精密加工 | 飞秒激光微纳加工（精度达纳米级） | 光刻机掩模版定位环、量子计算设备超导环 |
| 复合涂层 | 类金刚石（DLC）涂层降低摩擦系数（μ≤0.05） | 高速轴承环、真空机械臂传动环 |
| 智能监测 | 嵌入式光纤传感器实时监测钛环应力分布 | 核反应堆压力容器监测环、航天器结构健康管理 |
| 绿色制造 | 钛屑回收重熔技术（回收率＞95%） | 降低半导体设备钛环成本 |
| 极端环境适配 | 钛-钨梯度材料（耐温＞800℃） | 核聚变装置第一壁支撑环、火箭发动机喷管密封环 |
总结
高精度工业钛环是高端制造领域的核心部件，其技术难点在于“超精密+耐极端环境”双重要求。未来需突破方向包括：
成本控制：通过粉末冶金、近净成形技术降低材料损耗；
性能极限：开发纳米晶钛合金（晶粒＜100nm）提升强度与耐磨性；
智能化集成：融合传感功能实现自诊断钛环。
